Содержимое: Каталог Запчастей John Deere :6195M Tractor (Europe Edition, Engine SN 6068UXXXXXX)(Final Tier 4)(Russian) - PC14008 EA Вспомогательное оборудование двигателя EAA Установка двигателя
Опора, подвеска двигателя - ST756032
Кожух, маховик - ST744758
Радиатор кожух вентилятора шланги охлаждающей жидкости - ST831346
Вентилятор, радиатор - ST831291
Вентилятор - ST719602
Детали крепления, вентилятор - ST719641
Натяжитель, ремень - ST707309
Воздуховод, с TLS™ - ST830646
Воздуховод, без TLS™ - ST630205
Трубопроводы, обогрев кондиционер воздуха - ST849646
Трубопроводы, обогрев кондиционер воздуха - ST846689
Воздухоочиститель - ST719608
Шланг, воздухозаборник, с пневматическим тормозом прицепа ( - 866040) - ST801995
Шланг, воздухозаборник, с пневматическим тормозом прицепа (866041 - ) - ST868449
Шланг, воздухозаборник, без пневматического тормоза прицепа ( - 866040) - ST868447
Шланг, воздухозаборник, без пневматического тормоза прицепа (866041 - ) - ST868349
Охладитель наддувочного воздуха шланги - ST831276

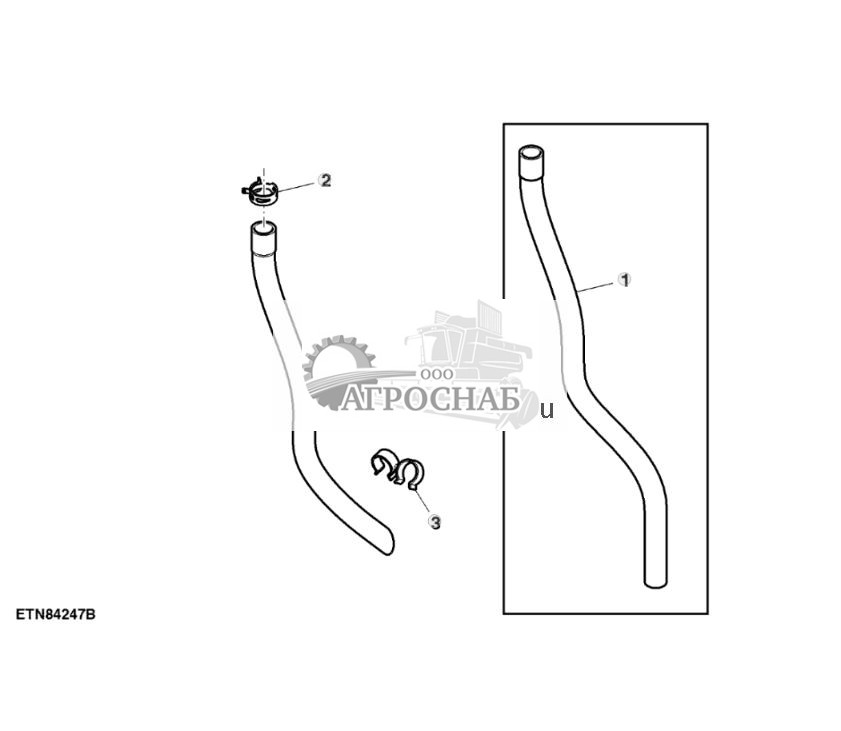

Вентиляционное отверстие двигателя - ST576960

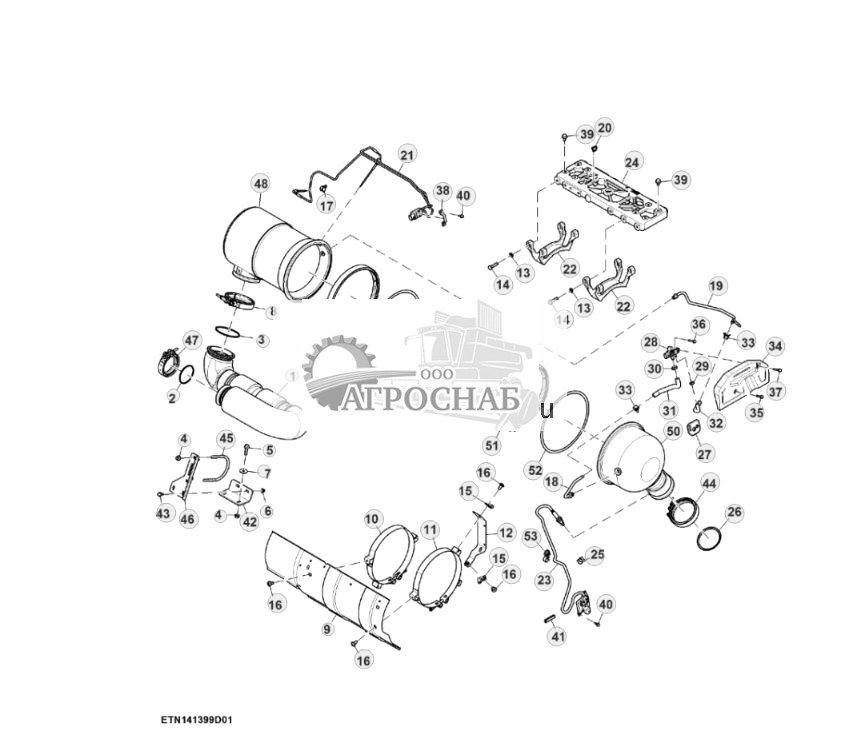

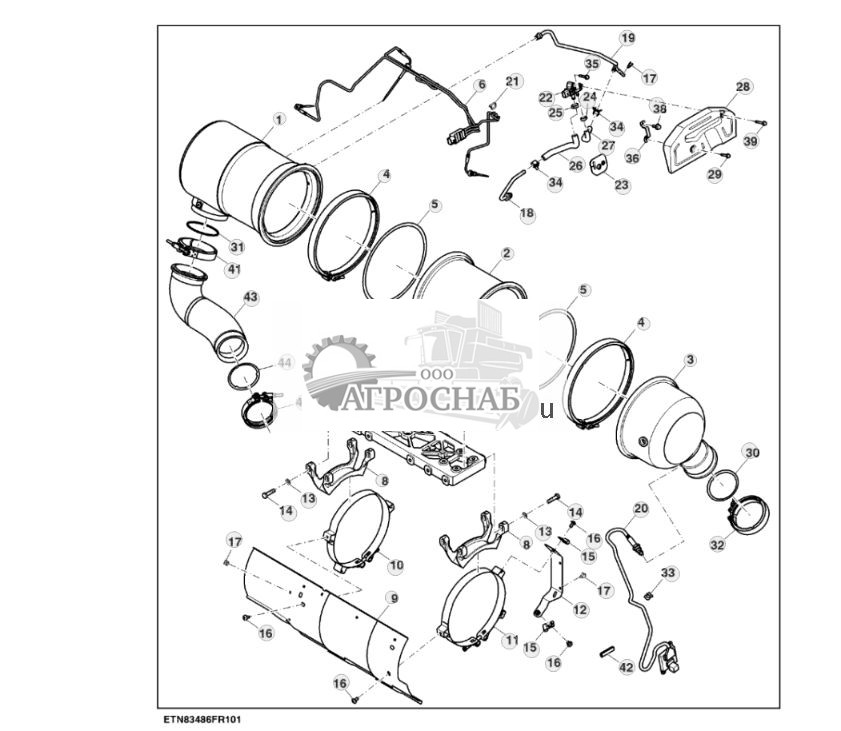

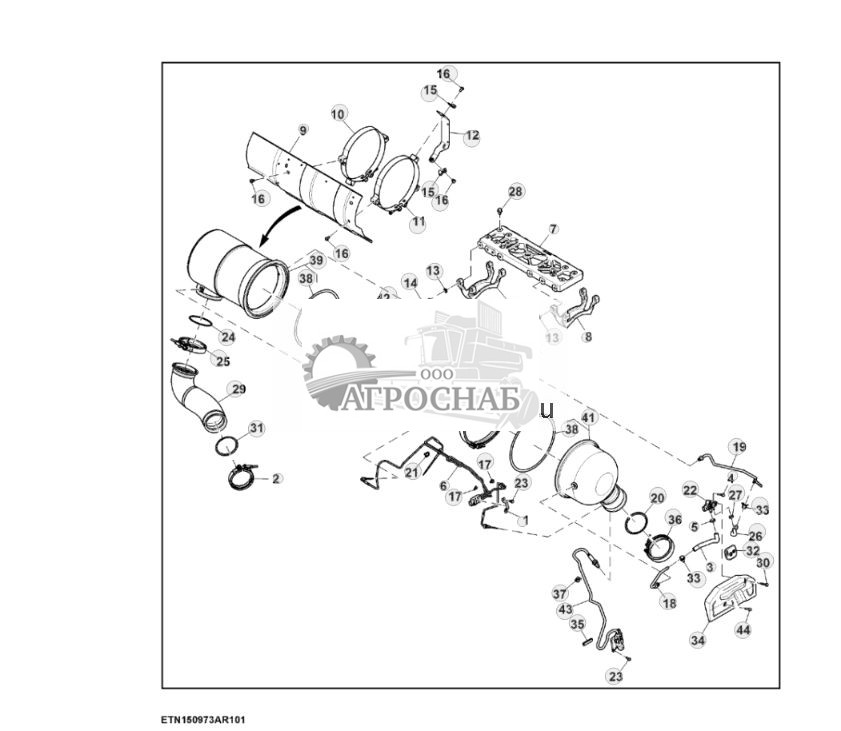

Дополнительная обработка, выхлопная система - ST775885

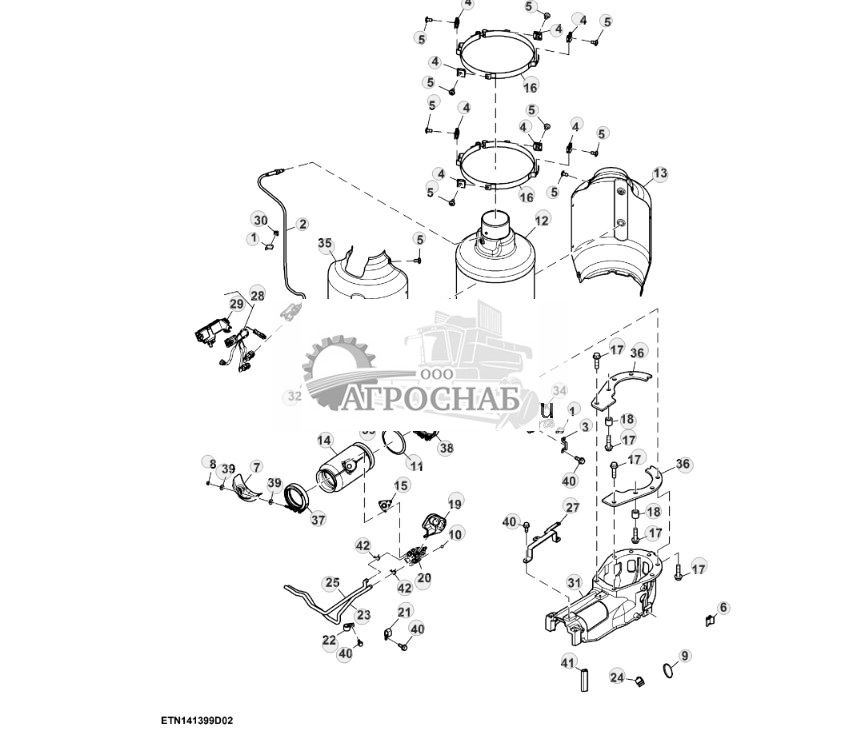

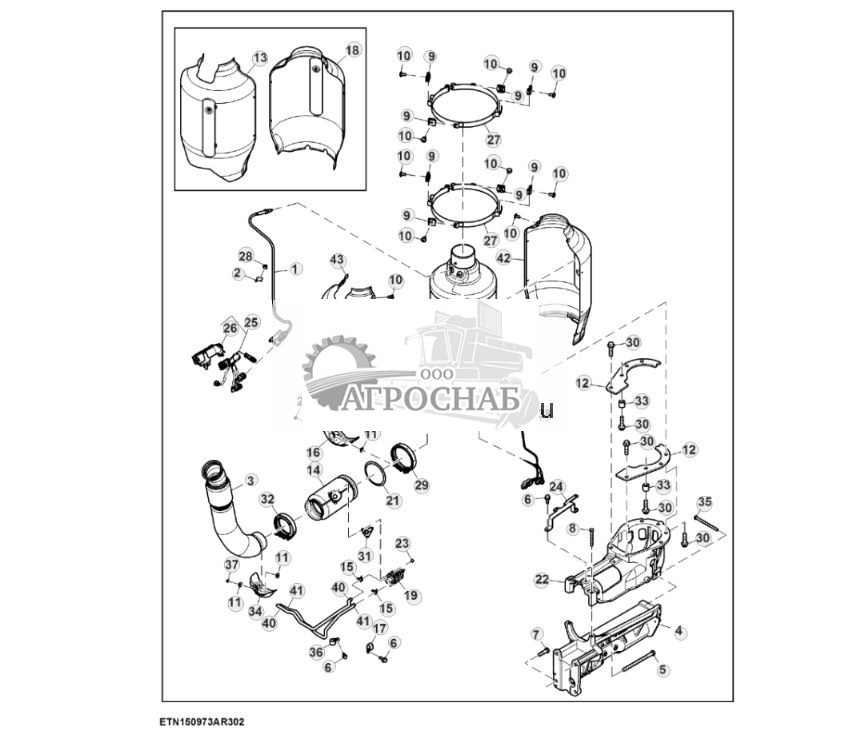

SCR, выхлопная система - ST775888

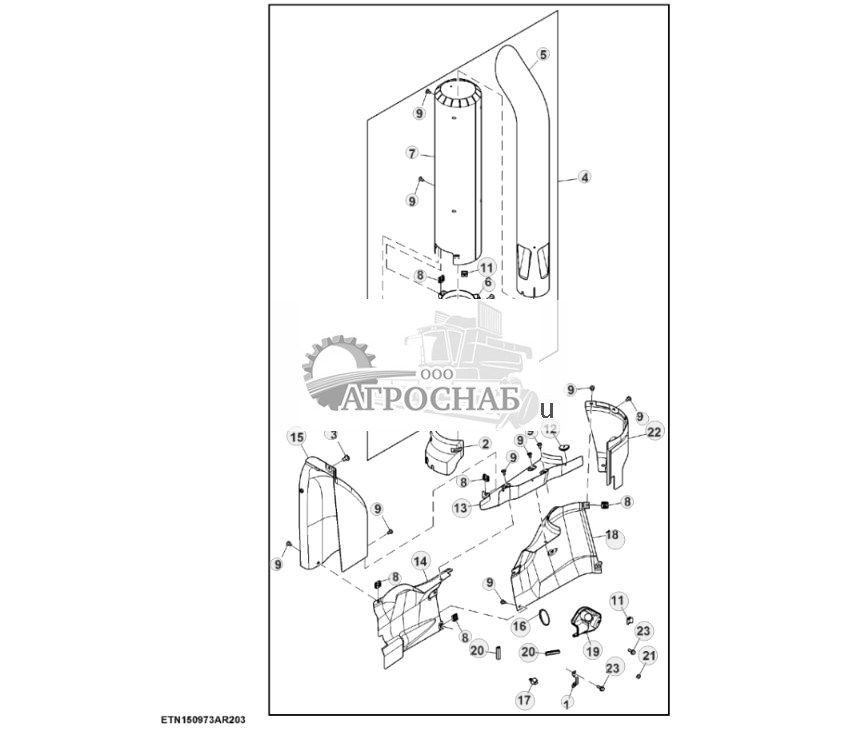

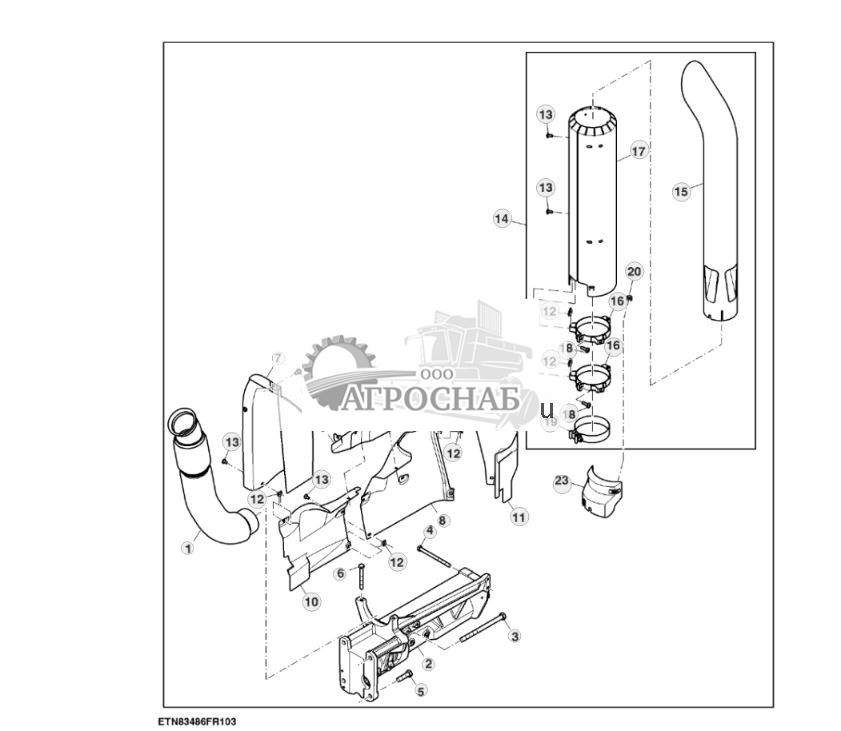

Выхлопная система - ST775894
Дополнительная обработка, выхлопная система ( - 866040) - ST868438

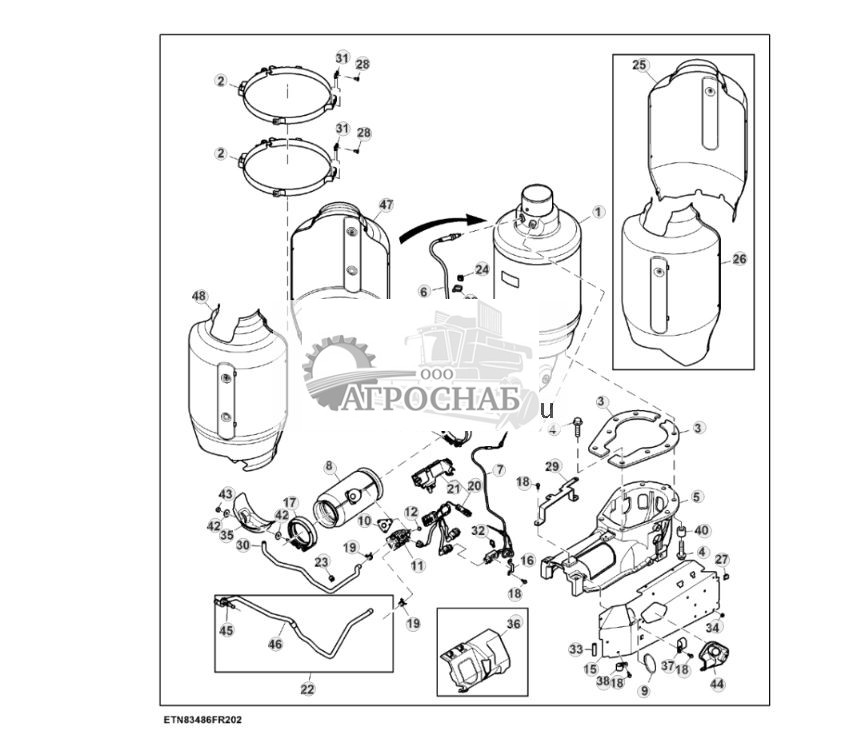

SCR, выхлопная система ( - 866040) - ST868439
Выхлопная система ( - 866040) - ST868440
Дополнительная обработка, выхлопная система (866041 - ) - ST864901
SCR, выхлопная система (866041 - ) - ST864958
Выхлопная система (866041 - ) - ST864959
Впрыскивающий насос DEF шланги, с кабиной ( - 866040) - ST830134
Впрыскивающий насос DEF шланги, с кабиной (866041 - ) - ST866520
Навесное оборудование, выхлопная система, нержавеющая сталь - ST791486

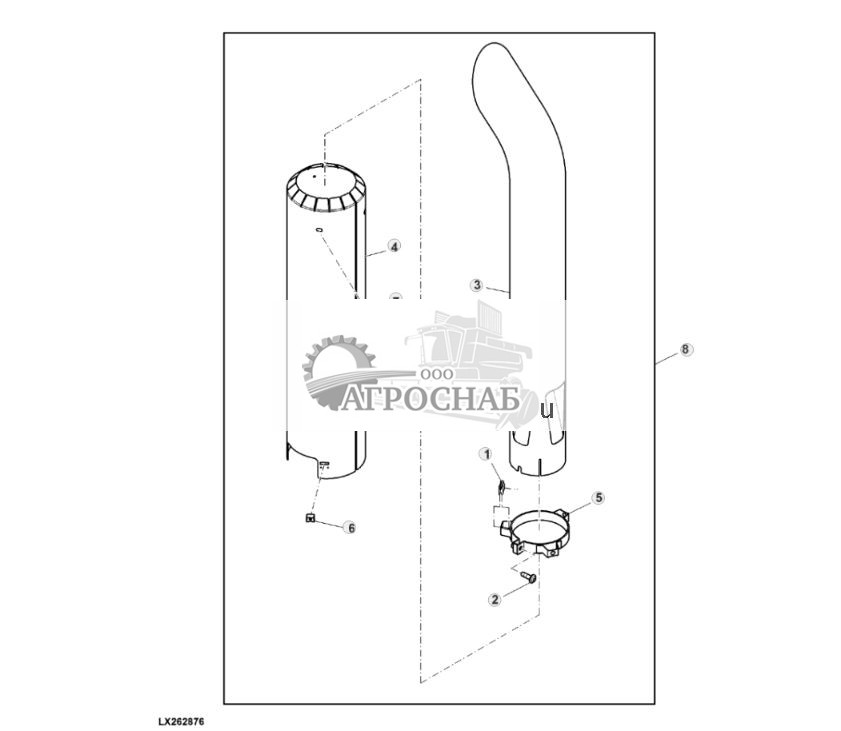

Выхлопная система, нержавеющая сталь, оборудование - ST791494

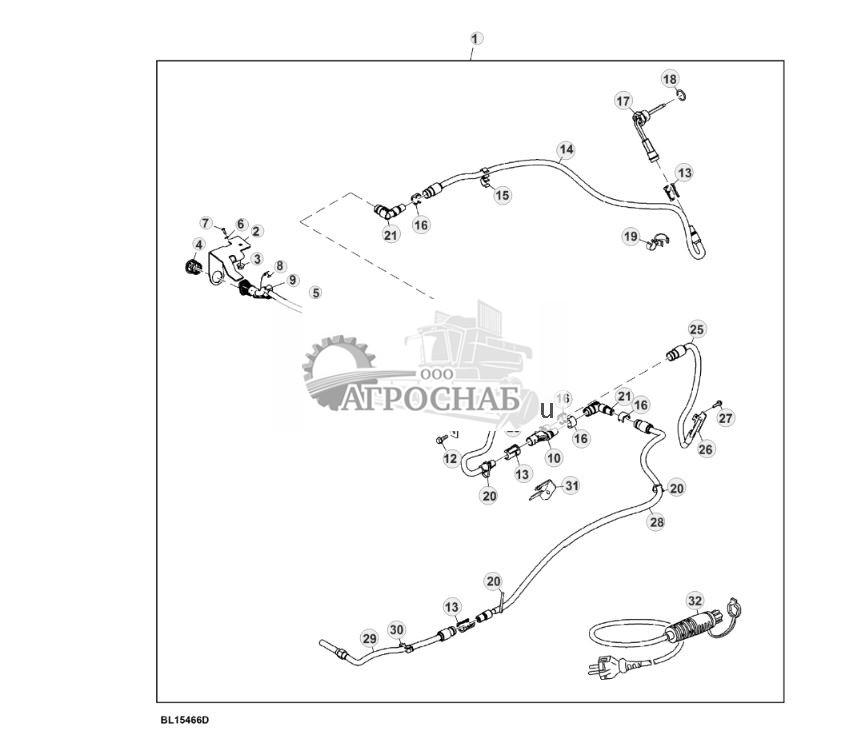

Комплект для самостоятельной установки, холодный запуск, 230 V, двигатель, трансмиссия, питающий насос, с PowrQuad™ PLUS, с AutoQuad™, с CommandQuad™ - ST778169
Навесное оборудование, холодный запуск, двигатель, 230 V - ST778192
Холодный запуск, 230 В, двигатель, трансмиссия, питающий насос, с PowrQuad™ PLUS, с AutoQuad™ - ST776873
Холодный запуск, двигатель, 230 В - ST772559
Оборудование, подогреватель топлива - ST813241
Реле, предохранитель, подогреватель топлива, оборудование - ST817088
Устройство подогрева топлива - ST812021
Детали крепления, холодный запуск, с кабиной - ST830184
Кронштейны, топливный бак, 335 L (88,50 галл. США) - ST772595

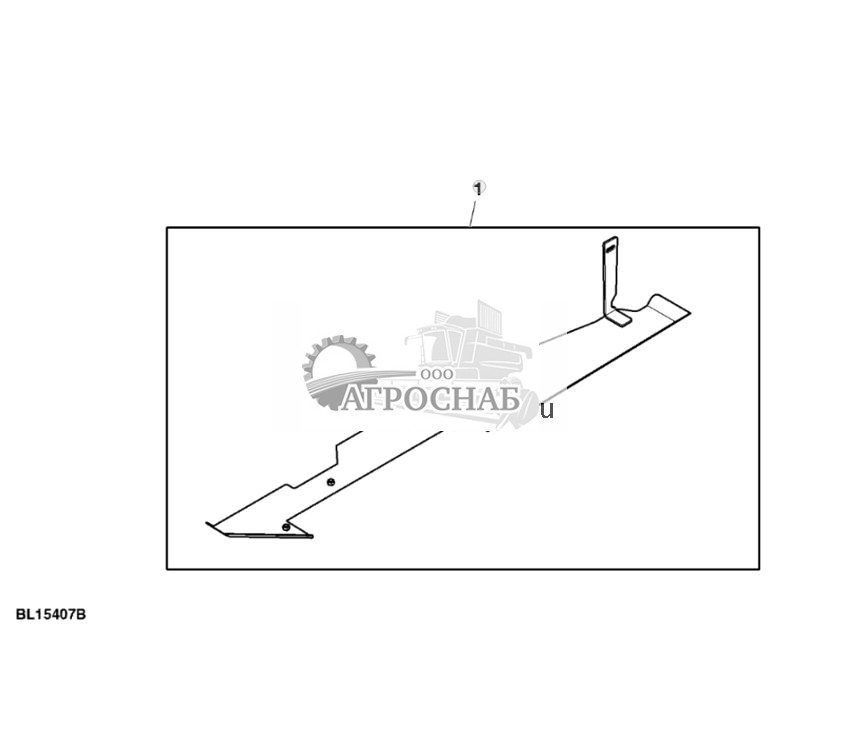

Комплект для самостоятельной установки, нижнее ограждение, топливный бак - ST778139
Нижнее ограждение, топливный бак, 335 л (88,50 галл. США) - ST772639

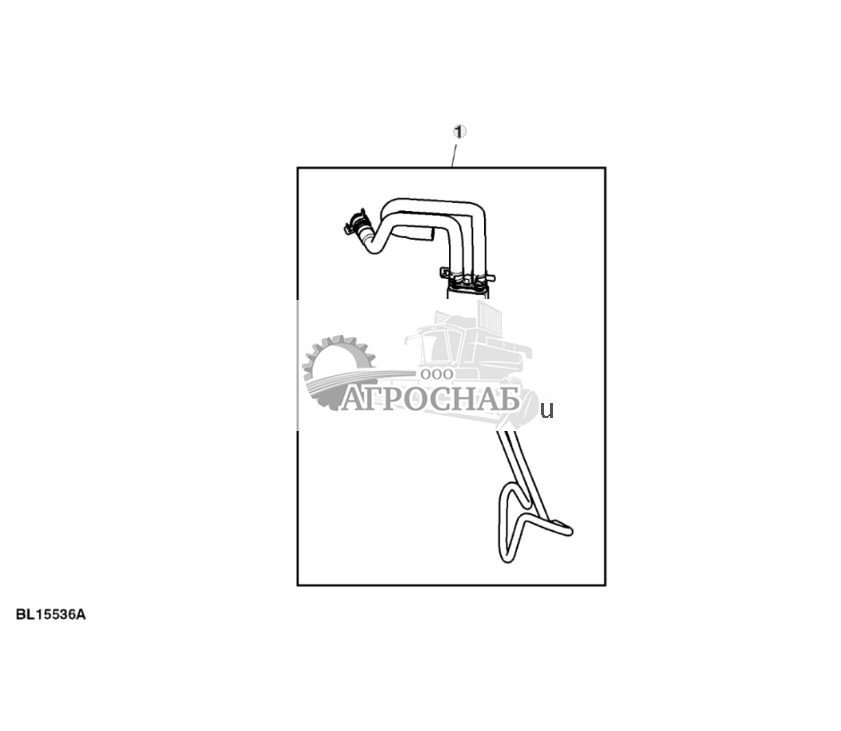

Комплект для самостоятельной установки, трубопровод обогрева бак с жидкостью для систем выхлопа дизельных двигателей (DEF) шланги - ST778163
Шланги, нагреватель бака для DEF, оборудование - ST778165
Топливный бак, 335 L (88,50 галл. США) бак для DEF, 20 L (5,29 галл. США) ( - 866040) - ST776217
Топливный бак, 335 L (88,50 галл. США) бак для DEF, 20 L (5,29 галл. США) (866041 - ) - ST867424
Комплект для самостоятельной установки, запирающаяся крышка заливной горловины, топливный бак, черный - ST836409
Крышка наливной горловины - ST775703
Трубопроводышланги, топливные - ST830980
Топливный фильтр топливный насос - ST831778
Охлад. топлива - ST830156

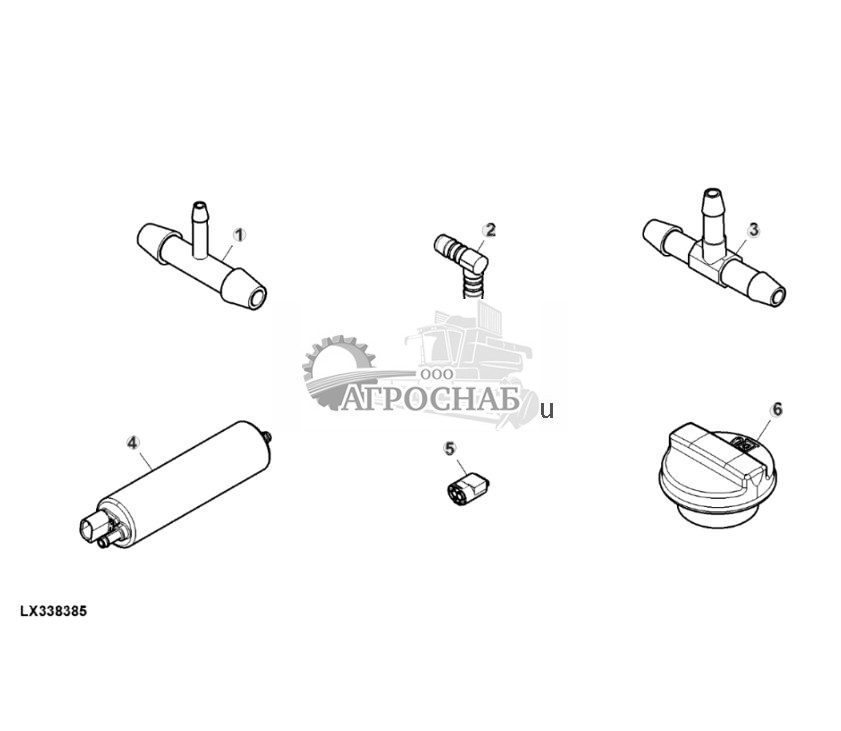

Детали крепления, с опцией для биотоплива - ST918706

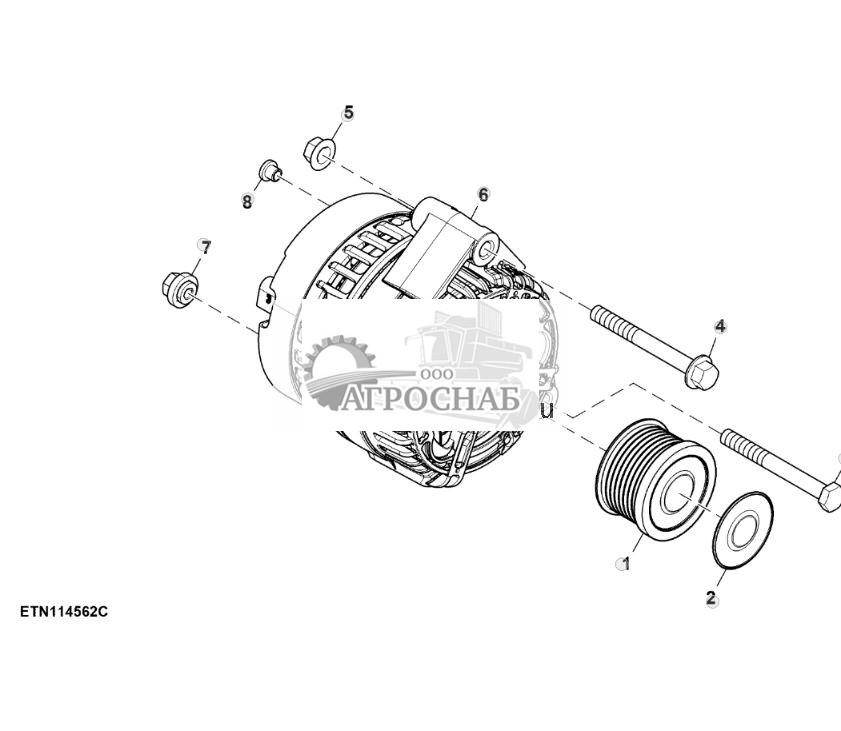

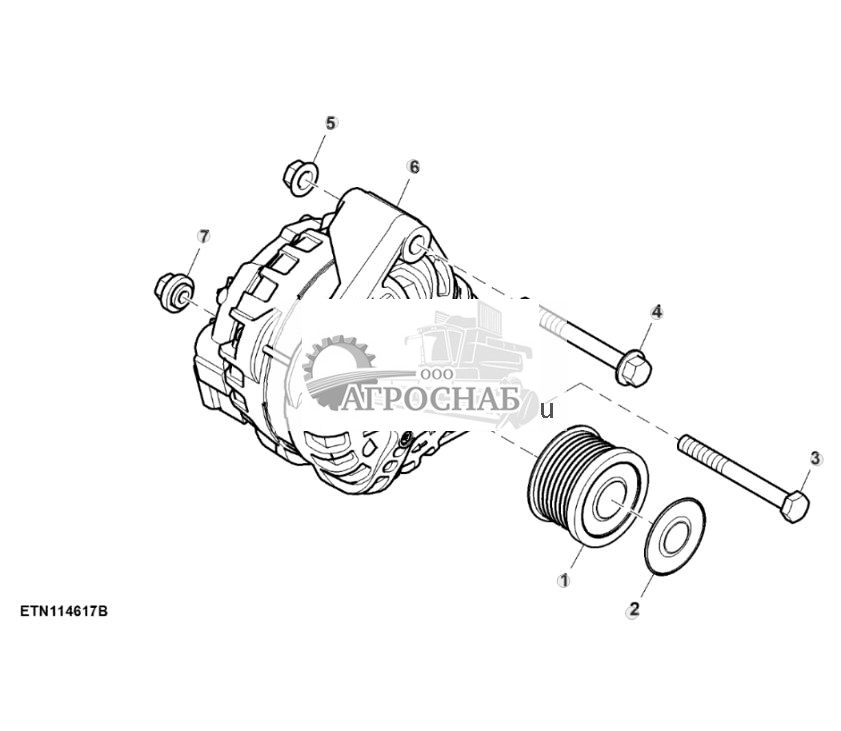

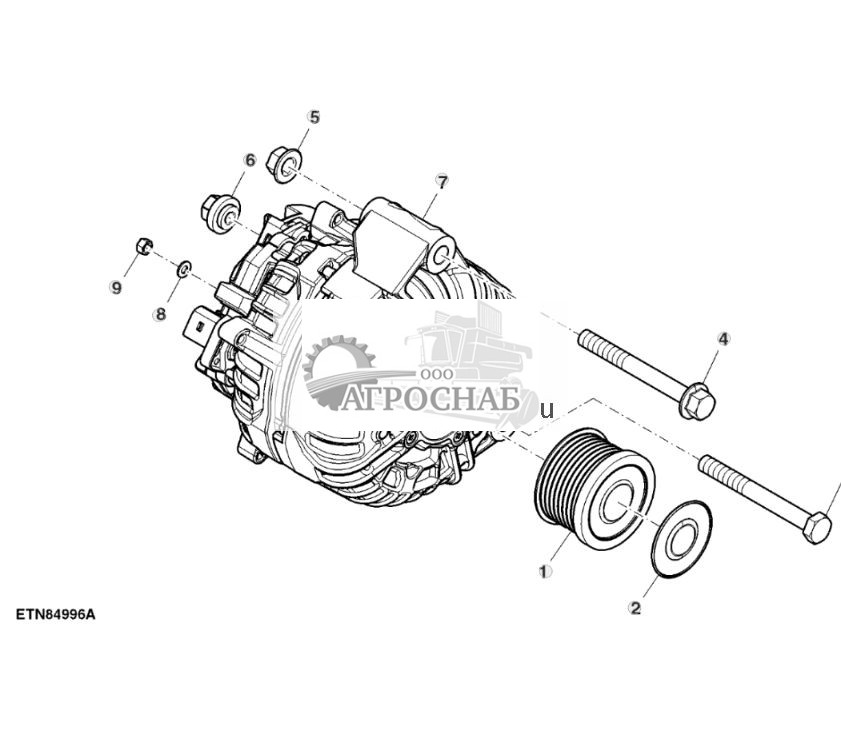

Генератор переменного тока, 14 V 150 А - ST831304
Генератор переменного тока, 14 V 200 А - ST772764
Генератор переменного тока, 14 В 125 А - ST831306
Приводной ремень шкив натяжное колесо, с системой кондиционирования воздуха, с системой пневмотормоза прицепа - ST439586
Приводной ремень шкив натяжное колесо, с системой кондиционирования воздуха, без системы пневматического тормоза прицепа - ST450384
Кронштейн, генератор, с компрессором кондиционера воздуха - ST861436
Кронштейн, генератор, с компрессором кондиционера, без компрессора пневматического тормоза прицепа - ST861227
Кронштейн, с компрессором системы кондиционирования воздуха, с компрессором пневматического тормоза прицепа - ST478235
Кронштейн, генератор переменного тока - ST720154
Оборудование, кабель, аккумуляторная батарея, с размыкающим реле - ST832481

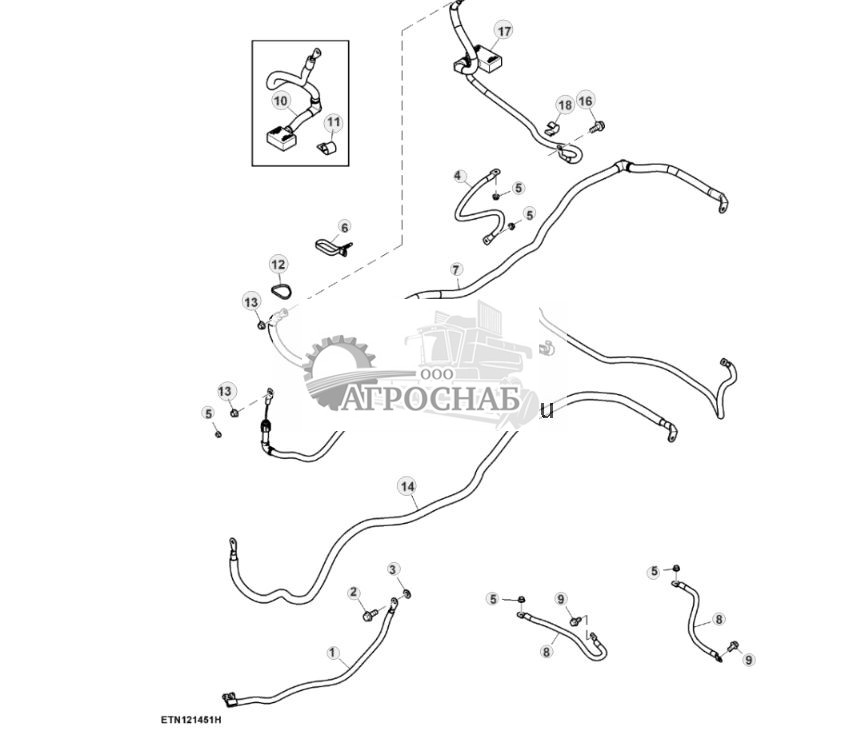

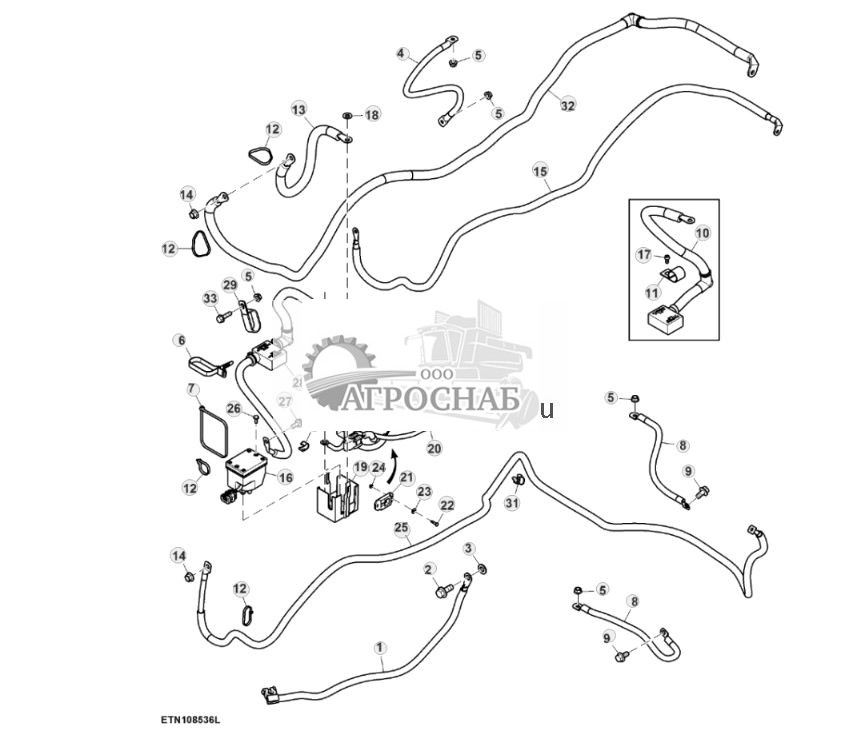

Кабель, аккумуляторная батарея, 154 174 ампер-часа, с размыкающим реле - ST830042
Кабель, аккумуляторная батарея, 154 174 ампер-часа - ST832652

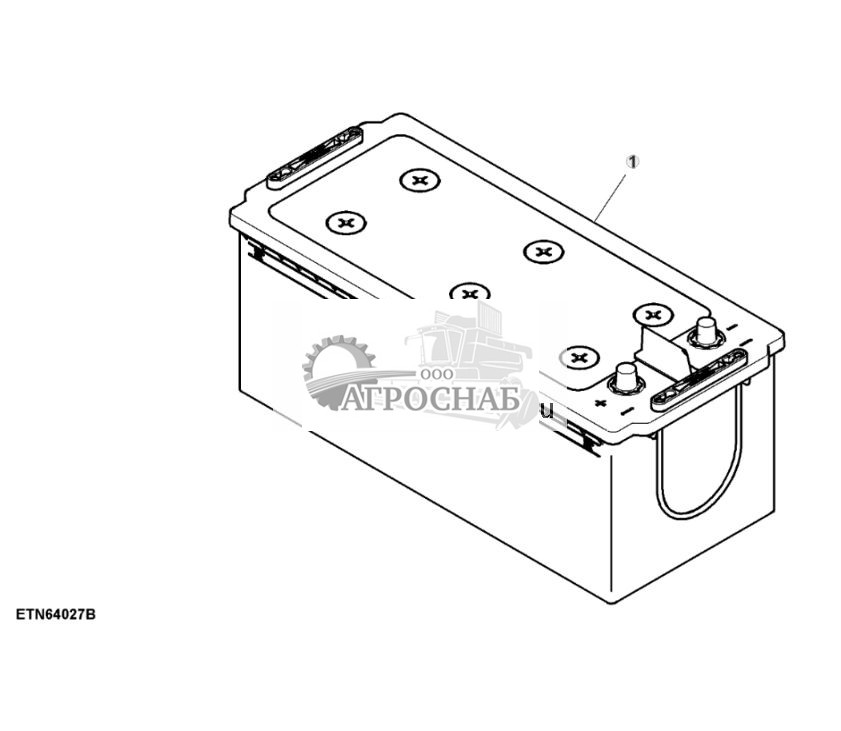

Аккумулятор, 174 Ah - ST792534

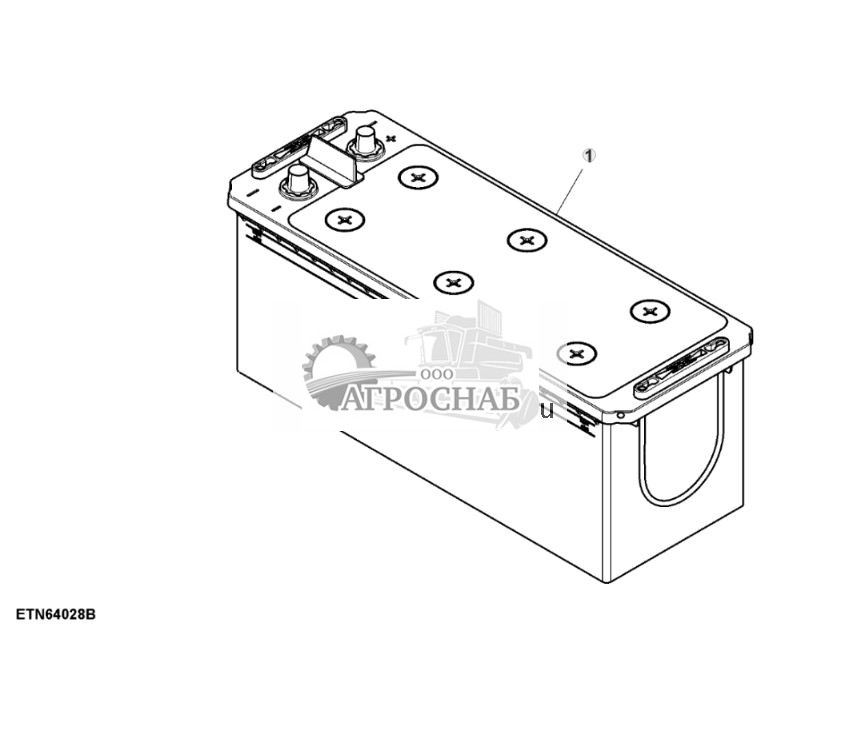

Аккумулятор, 154 Ah - ST792537

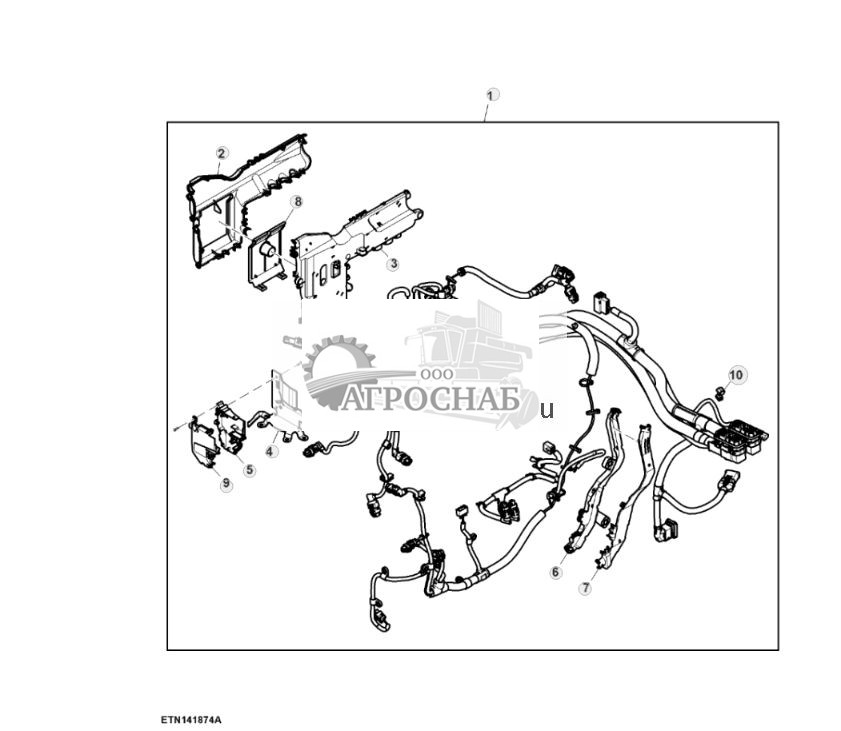

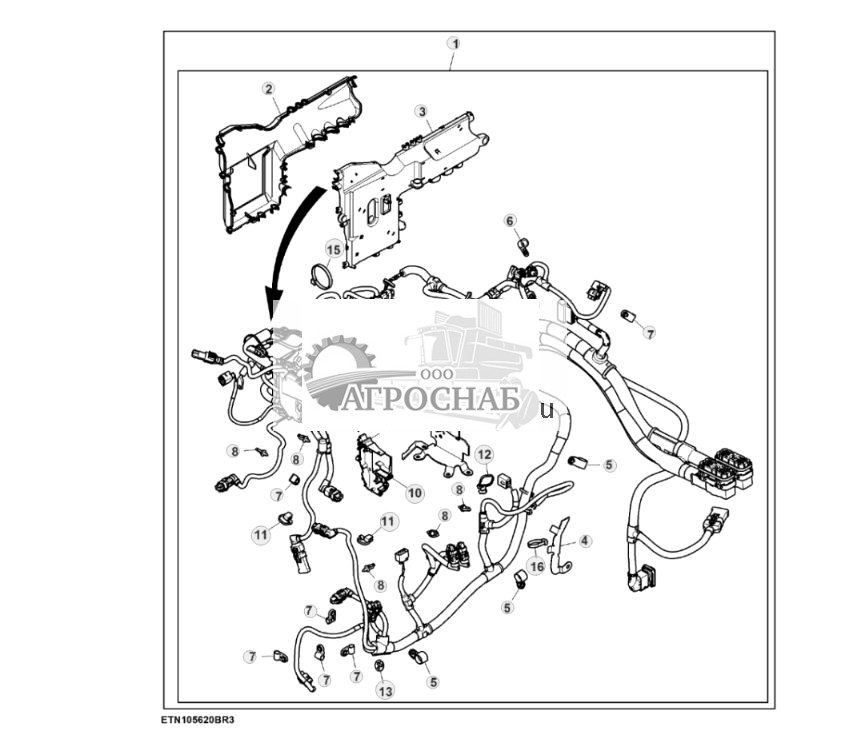

Жгут проводов, двигатель ( - 866040) - ST777486
Жгут проводов, двигатель (866041 - ) - ST870971

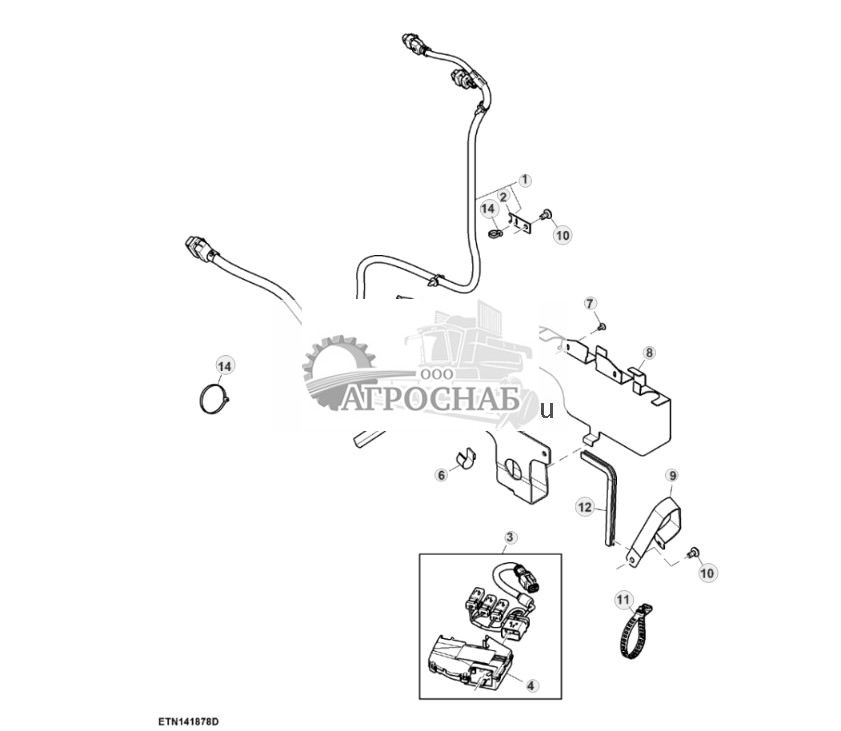

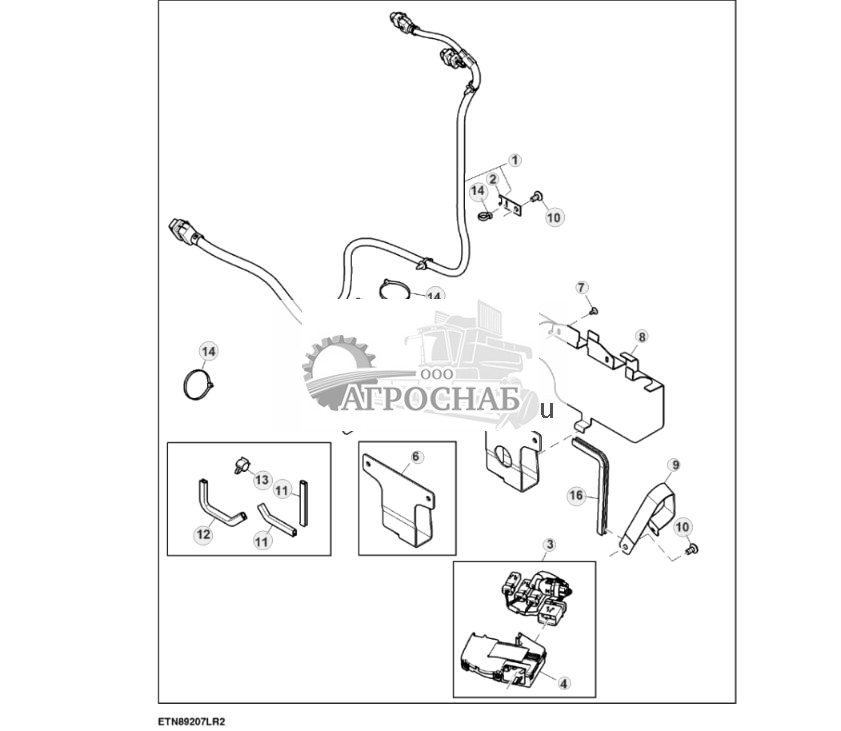

Детали крепления, жгут проводов двигателя ( - 866040) - ST868429
Детали крепления, жгут проводов двигателя (866041 - ) - ST867450

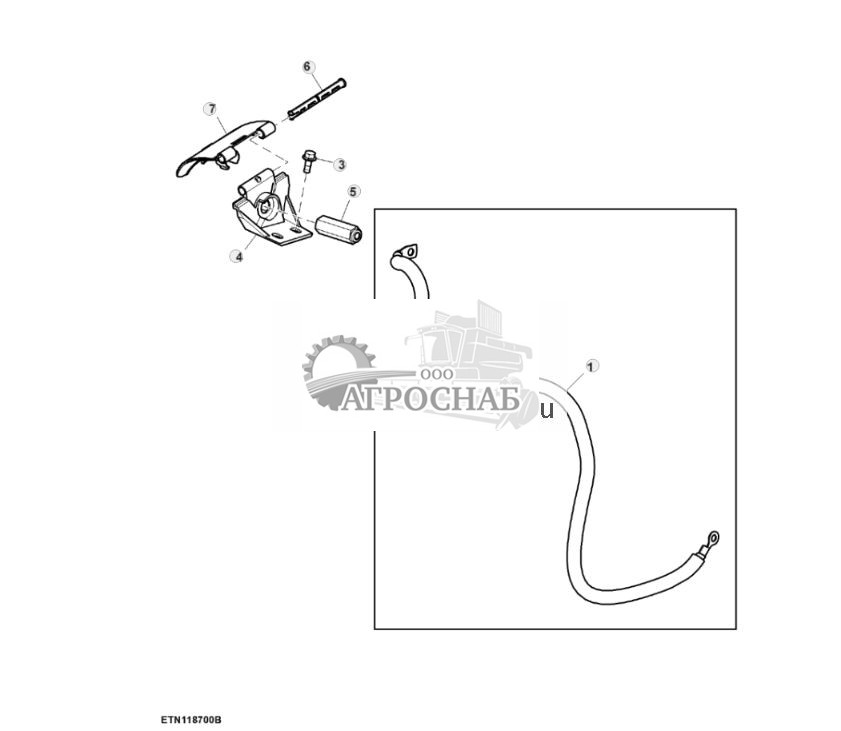

Вспомогательное пусковое устройство - ST829909
Плавкие предохранители электропитание - ST829919

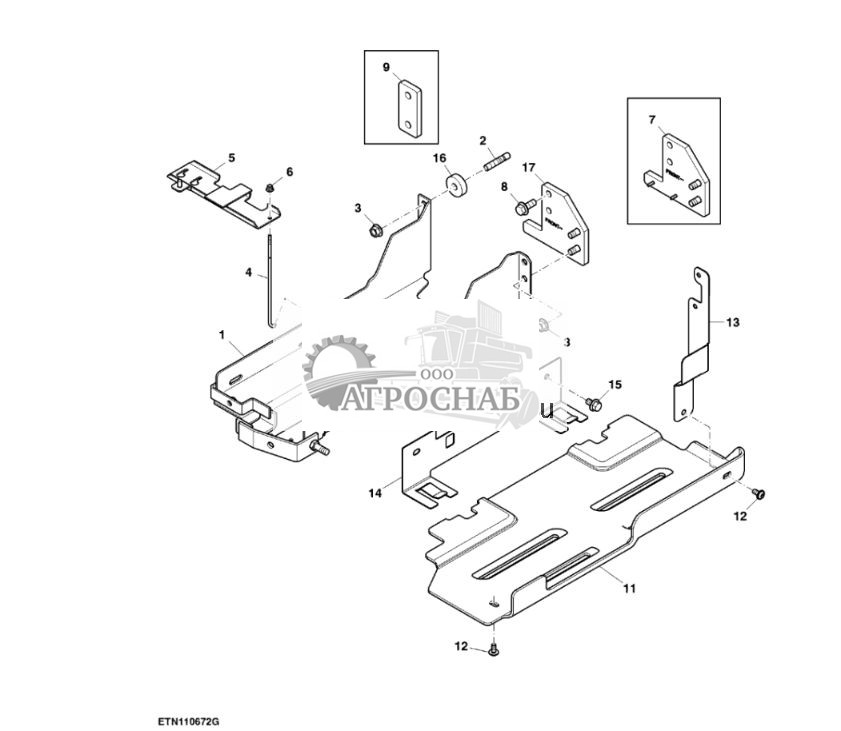

Детали крепления, аккумулятор 154 Ah 174 Ah - ST773674

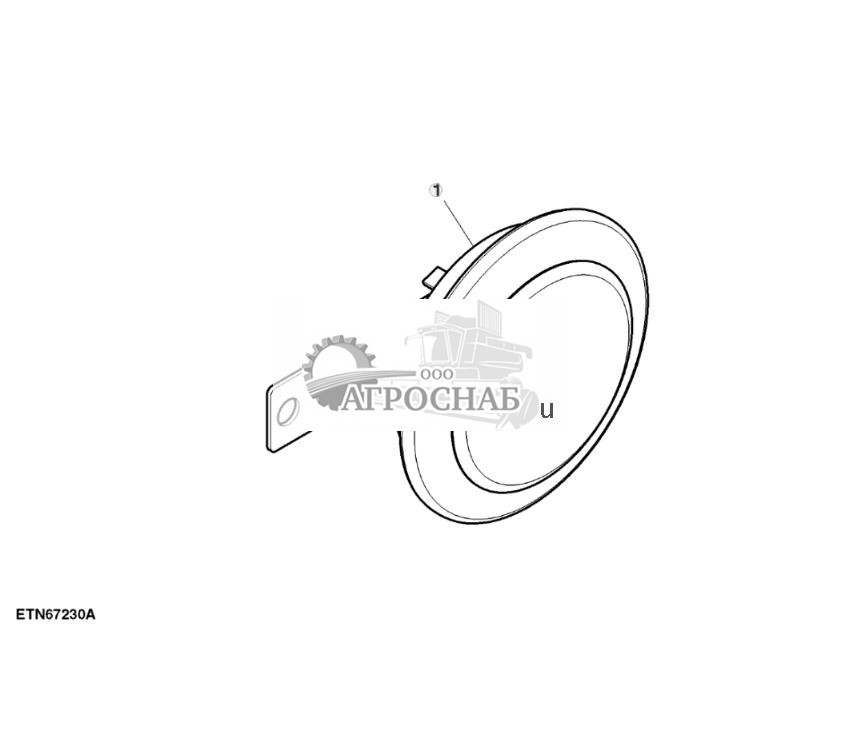

Гудок - ST431446

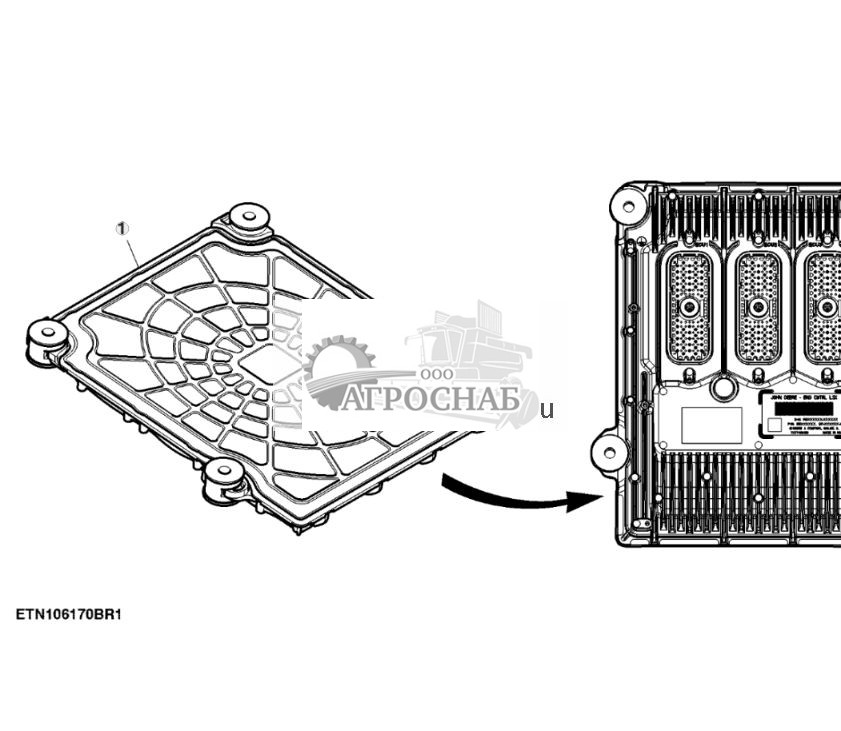

Блок управления, ECU, уровень 33 - ST780455

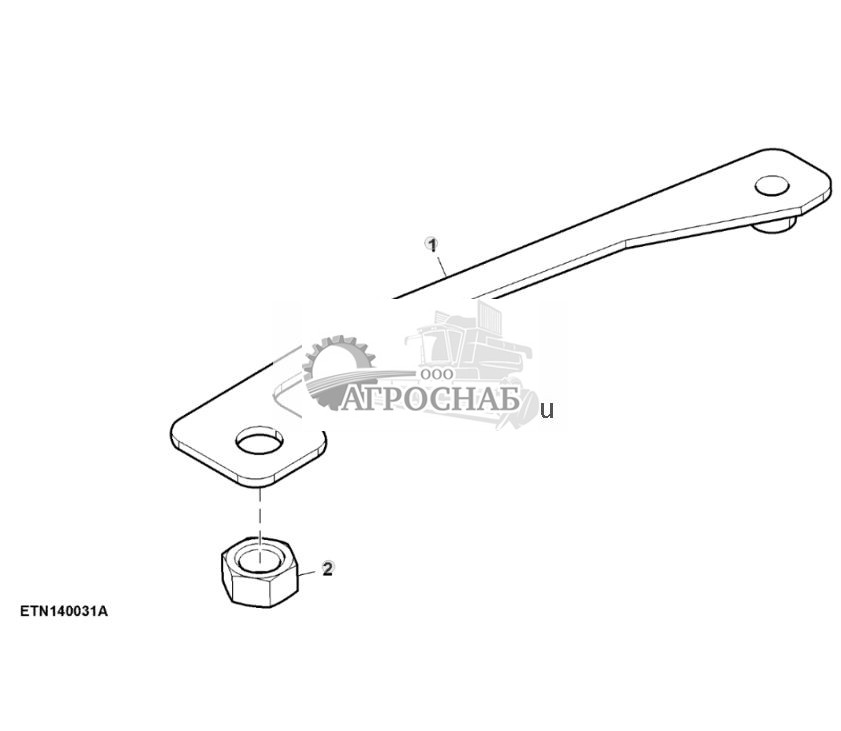

Детали крепления, ECU, левое, с передним погрузчиком - ST771368
Воздушный компрессор - ST719438
Соединительные детали, воздушный компрессор - ST830092

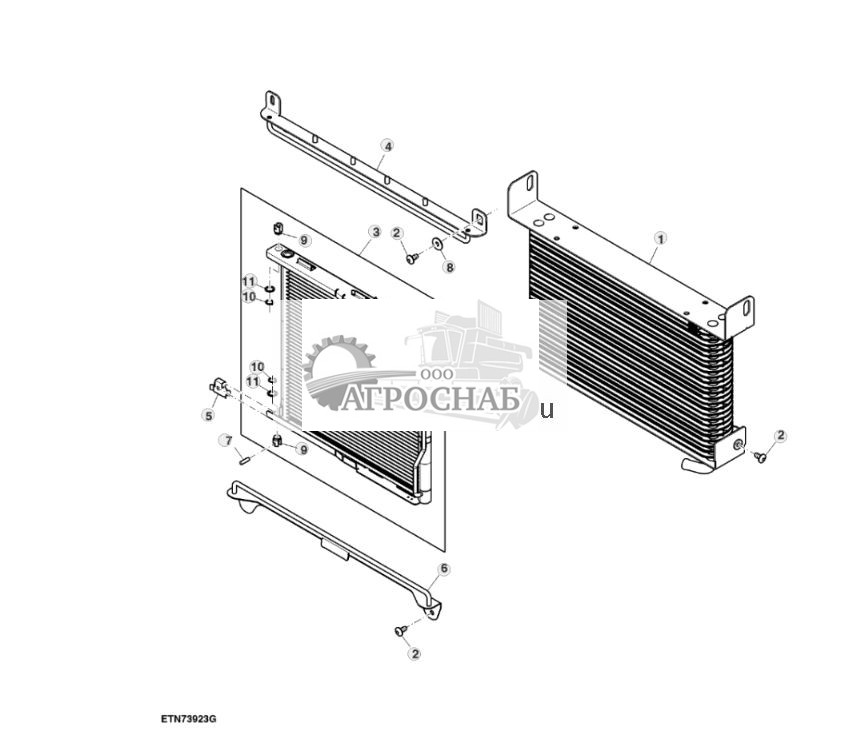

Маслоохладитель, с кондиционером воздуха - ST760961

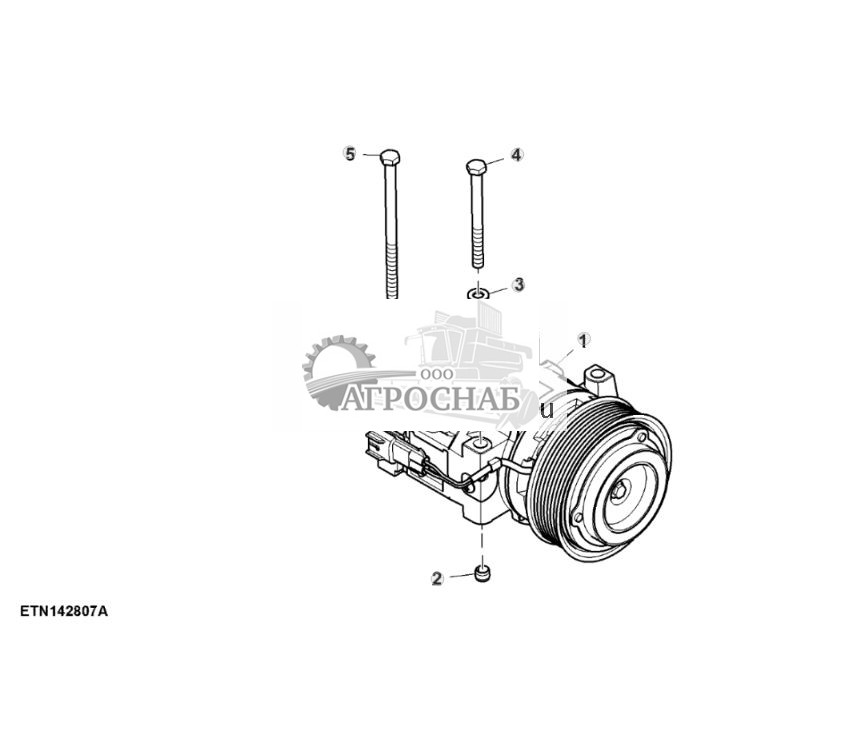

Компрессор, кондиционер воздуха - ST833441
Трубопроводы ресивер-осушитель, кондиционирование воздуха - ST830128
Сетка, радиатор - ST458811
Навесное оборудование, сетчатый фильтр, охладитель наддувочного воздуха, с системой кондиционирования воздуха - ST742538
Сетка, охладитель наддувочного воздуха, с кондиционером воздуха - ST722948
Детали крепления, с системой кондиционирования воздуха - ST842956
Опора, подвеска двигателя - ST756032

1 - Уголок AL214321 Примечание:R
2 - Винт с головкой 19M7364 Примечание:M12 X 80
3 - Винт 19M7813 Количество:6 Примечание:M12 X 45
4 - Изолятор AL206132 Количество:2
5 - Круглый стопор L156986 Количество:2
6 - Стопорная гайка 14M7319 Количество:2 Примечание:M12
7 - Шайба T62323 Количество:2
8 - Уголок AL214322 Примечание:LH
9 - Изолятор AL203300
10 - Шпилька L203280
Наверх

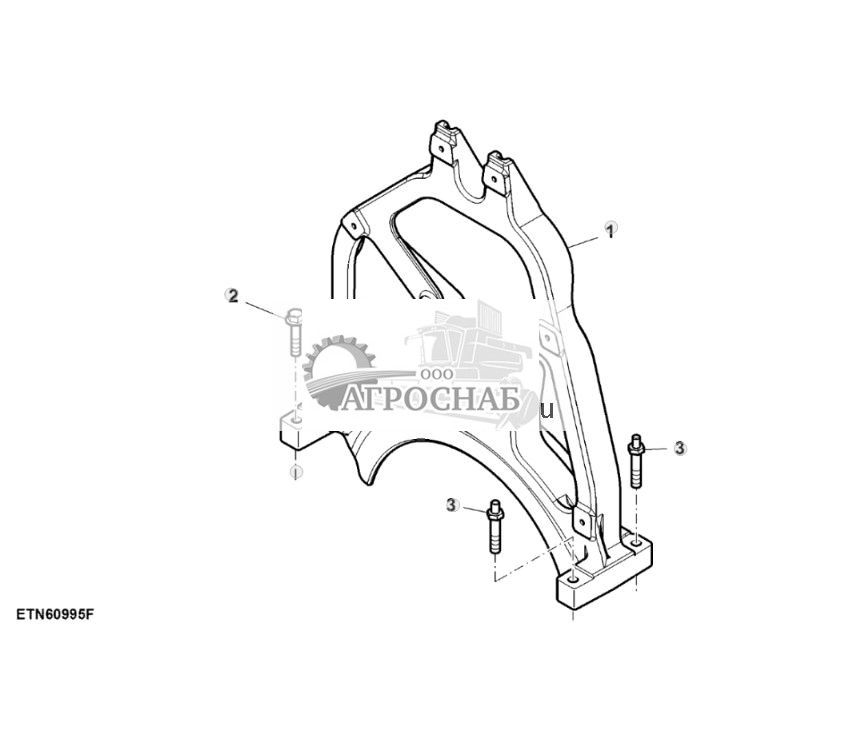

Кожух, маховик - ST744758

1 - Опора L200740 Примечание:ORDER L215456
1 - Опора L211819 Примечание:ORDER L215456
1 - Опора L215456
2 - Винт 19M8112 Количество:2 Примечание:M12 X 55
3 - Шпилька L209831 Количество:2
Наверх
Радиатор кожух вентилятора шланги охлаждающей жидкости - ST831346

1 - Радиатор AL220814 Примечание:INCLUDES AL155781
2 - Пробка сливного отверстия AL155781
3 - Колпачок L205027 Количество:2
4 - Изолятор L205028 Количество:2
5 - Крышка заливной горловины AL202563 Примечание:MARKED AL202563; USE WITH AL220559
5 - Крышка заливной горловины AL223212 Примечание:MARKED AL223212; USE WITH AL223679
6 - Переключатель уровня AL201300
7 - Изолятор L201696
8 - Кожух L206970
9 - Кожух L207094
10 - Винт 19M7775 Количество:4 Примечание:M6 X 16
11 - Шайба 24M7100 Количество:4 Примечание:6.600 X 22 X 2 mm
12 - Гайка L168085 Количество:4
13 - Шланг L218517 Примечание:SUB FOR L210284
14 - Шланг L218518 Примечание:SUB FOR L210285
15 - Скоба AL221694 Количество:4 Примечание:SUB FOR AH170895 APPL
16 - Шланг L207211
17 - Скоба AL205399
18 - Скоба AL208398 Количество:2
19 - Шланг L207277
20 - Скоба AL213935 Количество:4
21 - Скоба L111827
22 - Шланг L204190
23 - Прокладка L217931 Примечание:SUB FOR L212236
24 - Изолятор L203003
25 - Изолятор L203004
26 - Изолятор L202157 Количество:2
27 - Фитинг шланга RE223627 Примечание:INCLUDES 51M7045
28 - Винт 19M7867 Количество:2 Примечание:M8 X 25
29 - Шайба 24M7250 Количество:4 Примечание:6.400 X 17 X 3 mm
30 - Винт 37M7109 Количество:4
31 - Шланг L204561
32 - Уголок L206845
33 - Зажимная скоба L111127
34 - Зажимная скоба AH89557
35 - Скоба L204712
36 - Шланг L206793
37 - Изолятор L205753
38 - Заглушка 99M7091
39 - Бак радиатора AL223679 Примечание:SUB FOR AL214256, AL220559
40 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
Наверх

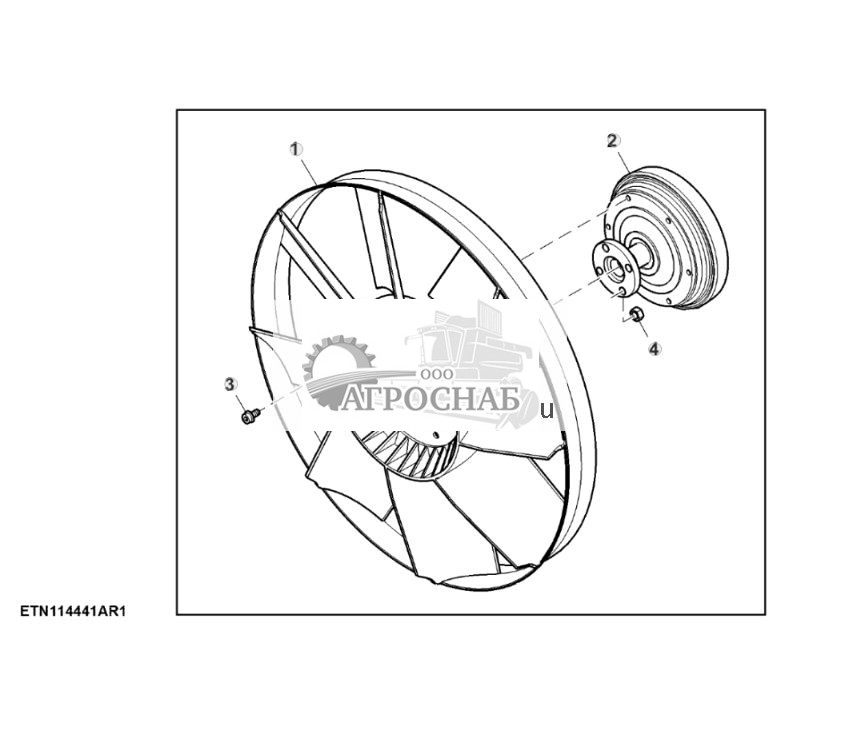

Вентилятор, радиатор - ST831291

1 - Вентилятор AL160126
2 - Вентилятор AL213600
3 - Винт с головкой L154687 Количество:6
4 - Гайка 14M7274 Количество:4 Примечание:M10
Наверх

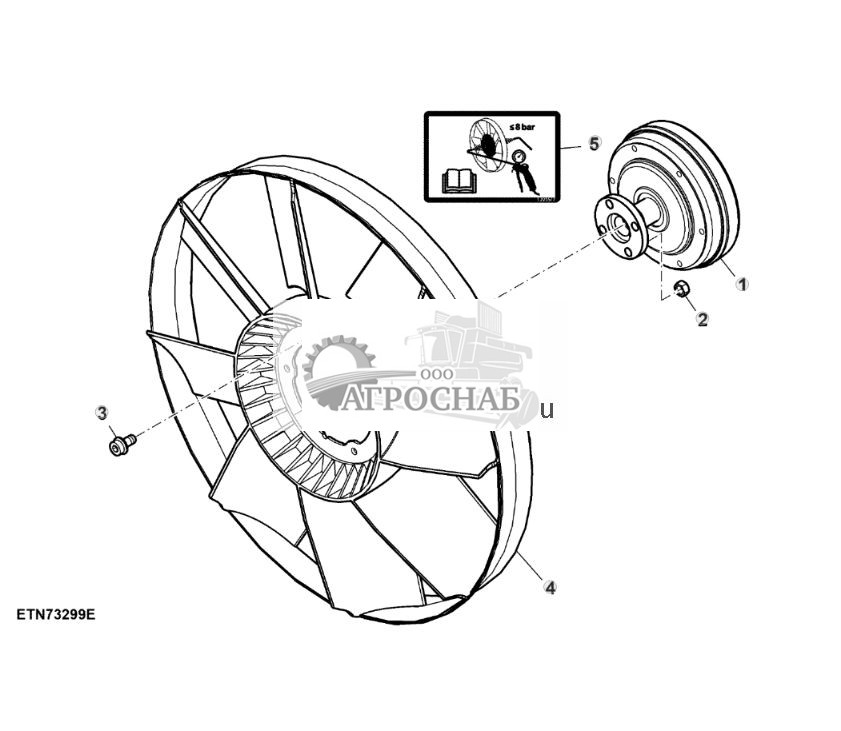

Вентилятор - ST719602

1 - Привод вент. на двигат. AL209359 Примечание:ORDER AL213598
1 - Привод вент. на двигат. AL213598
2 - Гайка 14M7274 Количество:4 Примечание:M10
3 - Винт с головкой L154687 Количество:6
4 - Вентилятор AL160126 Примечание:OD = 600 mm
5 - Метка L223577 Примечание:SUB FOR L220484 APPL
Наверх

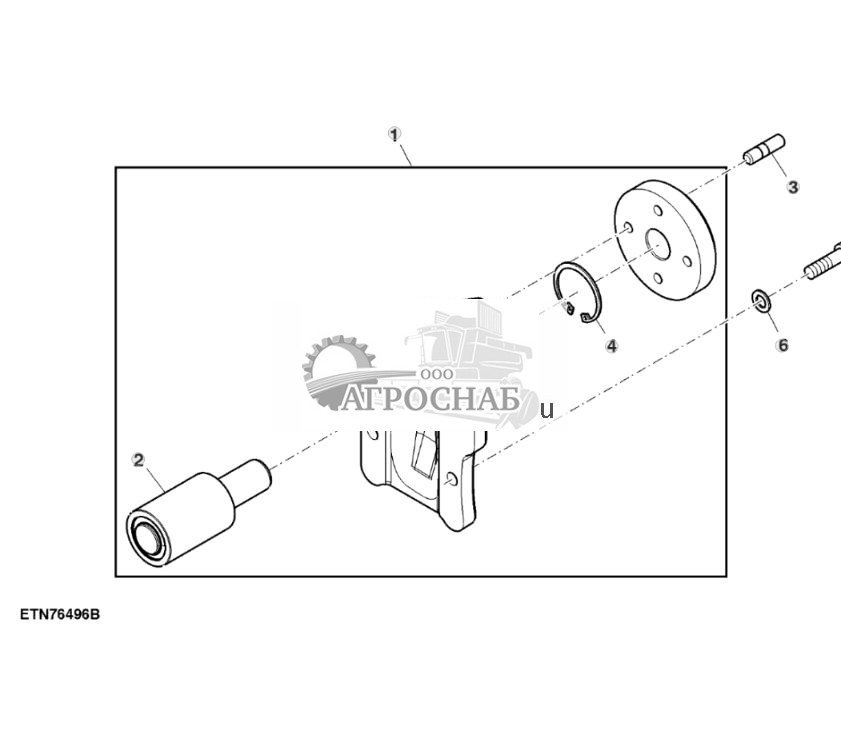

Детали крепления, вентилятор - ST719641

1 - Кронштейн AL207702
2 - Шариковый подшипник JD10058
3 - Шпилька 42M7122 Количество:4
4 - Пружинное кольцо 40M1863
5 - Винт 19M8447 Количество:4 Примечание:M10 X 35
6 - Шайба 24M7096 Количество:4 Примечание:10.500 X 18 X 1.600 mm
Наверх
Натяжитель, ремень - ST707309

1 - Натяжное устройство AL181832
2 - Винт с головкой 19M7875 Примечание:M10 X 70
Наверх

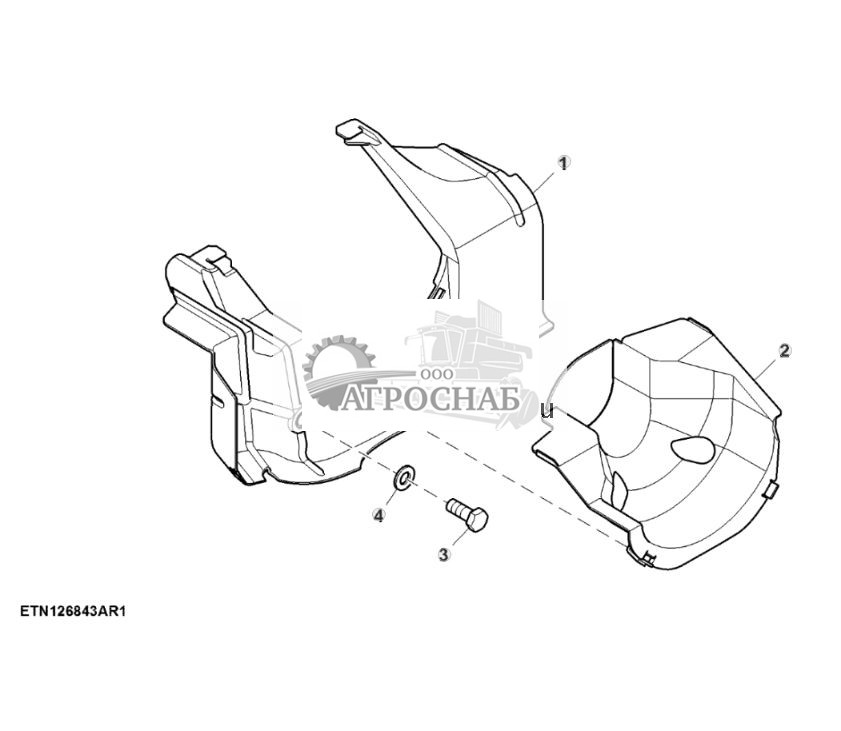

Воздуховод, с TLS™ - ST830646

1 - Воздуховод L215840
2 - Воздуховод L207139
3 - Винт с головкой 19M7167 Количество:2 Примечание:M10 X 25
4 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх

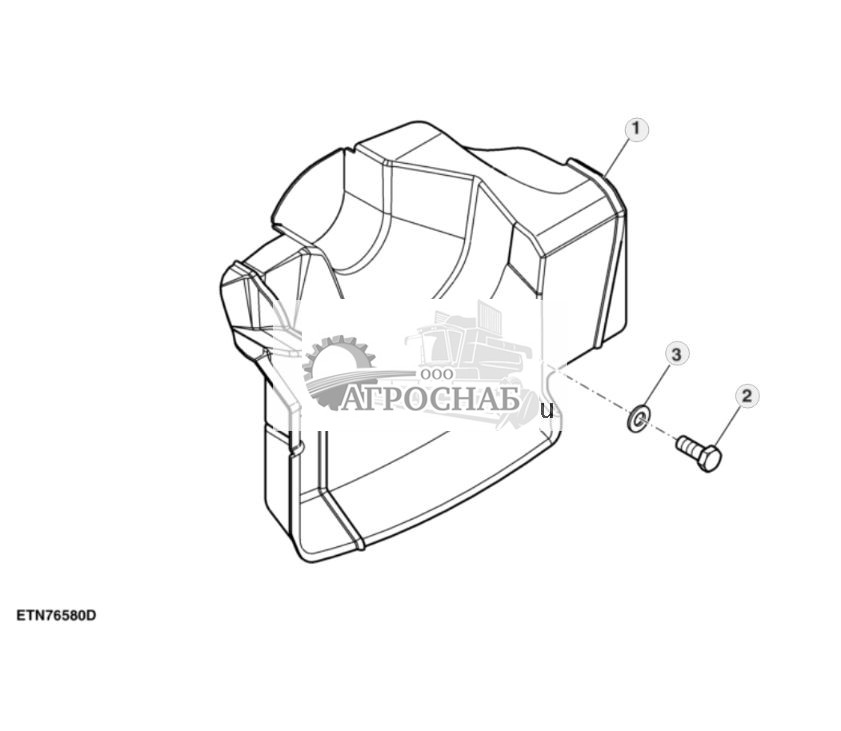

Воздуховод, без TLS™ - ST630205

1 - Воздуховод L207954
2 - Винт с головкой 19M7167 Количество:2 Примечание:M10 X 25
3 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Трубопроводы, обогрев кондиционер воздуха - ST849646

1 - Шланговый зажим L207664 Количество:2
2 - Шланг AL215969
3 - Фитинг AL206960
4 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
5 - Фитинг L158360
6 - Шланг AL215970
7 - Скоба AL157838
8 - Скоба AL156814 Количество:2
9 - Колпачок L154980 Количество:2
10 - Линия L215824
11 - Линия L215825
12 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
13 - Фитинг AL213801
14 - Шланг L212951
15 - Быстроразъемная муфта AL216097
16 - Шланг L212950
17 - Быстроразъемная муфта AL216098
Наверх
Трубопроводы, обогрев кондиционер воздуха - ST846689

1 - Шланг AL215969
2 - Фитинг AL206960 Примечание:USE WITH AL215969
3 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
4 - Фитинг L158360
5 - Шланговый зажим L207664 Количество:2
6 - Шланг AL215970
7 - Скоба AL157838
8 - Скоба AL156814 Количество:2
9 - Колпачок L154980 Количество:2
10 - Линия L215824
11 - Линия L215825
12 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
13 - Фитинг AL213801
14 - Шланг AL215971
15 - Шланг AL220259
16 - Уплотнитель L152663 Примечание:LGTH = 90 mm
17 - Обвязной хомут L169299
18 - Скоба L206271
19 - Шланговый зажим L211138 Количество:3
20 - Зажимная скоба R232182
21 - Шланг AL222533
22 - Шланг L218997
23 - Быстроразъемная муфта AL216098 Количество:2
24 - Шланг L212951
25 - Быстроразъемная муфта AL216097
26 - Шланг L213034
27 - Муфта L214179 Количество:2
28 - Шланг L217139
29 - Шланг L212950
30 - Быстроразъемная муфта AL217371
Наверх

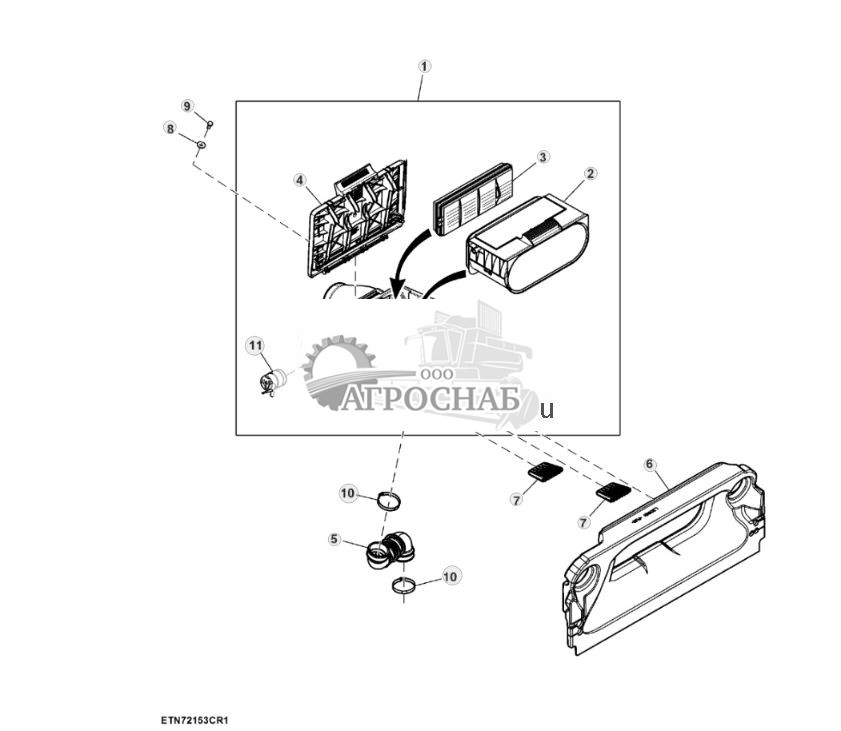

Воздухоочиститель - ST719608

1 - Воздушный фильтр AL218934 Примечание:SUB FOR AL210178
2 - Воздушный фильтр AL207629 Примечание:ORDER AL215053
2 - Воздушный фильтр AL215053
3 - Воздушный фильтр AL203003 Примечание:ORDER AL215054
3 - Воздушный фильтр AL215054
4 - Крышка L216365 Примечание:SUB FOR L203141
5 - Шланг L200549
6 - Кожух L206151
7 - Гильза L202686 Количество:2
8 - Шайба 24M7139 Примечание:6.400 X 18 X 1.600 mm
9 - Винт с головкой 19M6614 Примечание:M6 X 12
10 - Скоба L205449 Количество:2
11 - Заглушка L210274
Наверх
Шланг, воздухозаборник, с пневматическим тормозом прицепа ( - 866040) - ST801995

1 - Шланговый зажим AL150169 Количество:2
2 - Шланг AL200747
3 - Фитинг L157314
4 - Шайба 24M7318 Примечание:19 X 34 X 3 mm
5 - Гайка 14M7209 Примечание:M18
6 - Труба AL200731
7 - Шланг AL200626
8 - Датчик RE547358
9 - Винт L216250
10 - Винт L216270
11 - Винт 19M7865 Количество:2 Примечание:M8 X 16
12 - Шланг L201918
13 - Скоба AL212942 Количество:2
14 - Штуцерное соединение L156705
15 - Пробка сливного отверстия 15M7074
16 - Кольцевой уплотнитель 51M4467
17 - Шланговый зажим AL220794 Количество:2 Примечание:SUB FOR AL150169 APPL
Наверх
Шланг, воздухозаборник, с пневматическим тормозом прицепа (866041 - ) - ST868449

1 - Шланг L200666
2 - Фитинг L157314
3 - Шайба 24M7318 Примечание:19 X 34 X 3 mm
4 - Гайка 14M7209 Примечание:M18
5 - Датчик RE547358
6 - Винт L216270 Примечание:SUB FOR L157372 APPL
7 - Шланговый зажим AL220794 Количество:2 Примечание:SUB FOR AL150169 APPL
8 - Шланг L202778
9 - Шланговый зажим R554360 Количество:2 Примечание:SUB FOR AL80154 AND AL212942
10 - Штуцерное соединение L156705
11 - Пробка сливного отверстия 15M7074
12 - Кольцевой уплотнитель 51M4467
13 - Шайба L154470 Количество:2
14 - Винт L216250 Примечание:SUB FOR L157372 APPL
Наверх
Шланг, воздухозаборник, без пневматического тормоза прицепа ( - 866040) - ST868447

1 - Шланговый зажим AL150169 Количество:2
2 - Шланг L200663
3 - Труба AL200731
4 - Шланг AL200626
5 - Датчик RE547358
6 - Винт L216250
7 - Винт L216270
8 - Винт 19M7865 Количество:2 Примечание:M8 X 16
9 - Шланговый зажим AL220794 Количество:2 Примечание:SUB FOR AL150169 APPL
Наверх
Шланг, воздухозаборник, без пневматического тормоза прицепа (866041 - ) - ST868349

1 - Шланг L200667
2 - Датчик RE547358
3 - Винт L216270 Примечание:M6 X 18, SUB FOR L157372 APPL
4 - Шланговый зажим AL220794 Количество:2 Примечание:SUB FOR AL150169 APPL
5 - Шайба L154470 Примечание:8 X 12 X 4 mm (0.315" X 0.472" X 0.157"), SUB FOR L157372 APPL
6 - Винт L216250 Примечание:M6 X 12, SUB FOR L157372 APPL
Наверх
Охладитель наддувочного воздуха шланги - ST831276

1 - Промежуточный охладитель AL218983 Примечание:SUB FOR AL217041
2 - Шланг AL213237
3 - Шланг L206644
4 - Скоба AL223810 Количество:4 Примечание:SUB FOR AL171989
5 - Скоба AL204069 Количество:4
6 - Труба L206672
7 - Шланг L212911
8 - Шланг L204985
9 - Распорная втулка L207012 Количество:2
10 - Пружинное кольцо L219493 Количество:2 Примечание:SUB FOR L79076
11 - Болт L207013 Количество:2
12 - Болт R264173 Количество:2
13 - Уголок AL213762
14 - Винт 19M7775 Примечание:M6 X 16
15 - Скоба L217538
16 - Труба L204986
17 - Шланг L217898 Примечание:SUB FOR AL213237
Наверх
Вентиляционное отверстие двигателя - ST576960

1 - Шланг L209601
2 - Шланговый зажим L207665
3 - Скоба AL157838
4 - Шланг L217801 Примечание:SUB FOR L209601 APPL
Наверх
Дополнительная обработка, выхлопная система - ST775885

1 - Окисл. катализ-ор двигателя RE563693 Примечание:INCLUDES R530552
2 - Сажевый фильтр RE563694 Примечание:INCLUDES (2) R530552
3 - Выхлопная труба RE563705 Примечание:INCLUDES R530552
4 - Скоба RE537767 Количество:2
5 - Прокладка R530552 Количество:2
6 - Датчик температуры RE563691
7 - Кронштейн L212930
8 - Кронштейн L212931 Количество:2
9 - Теплозащитный экран L212263
10 - Скоба AL200473
11 - Скоба AL200176
12 - Кронштейн L212125
13 - Шайба 24M7028 Количество:8 Примечание:10.500 X 20 X 2 mm
14 - Винт с головкой 19M8637 Количество:8 Примечание:M10 X 40
15 - Скоба T116119 Количество:2
16 - Болт R264173 Количество:6
17 - Скоба L156248 Количество:9
18 - Линия AL212874
19 - Линия AL212875
20 - Датчик химикатов RE552182
21 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
22 - Датчик давления RE546719
23 - Уплотнение L212126
24 - Скоба L212566
25 - Скоба L212129
26 - Шланг L212127
27 - Шланг L212128
28 - Крышка L212124
29 - Винт 19M7796 Примечание:M6 X 30
30 - Прокладка R533962
31 - Кольцевой уплотнитель R300529
32 - Скоба AL218075
33 - Скоба L203508 Количество:3
34 - Скоба R202160 Количество:2
35 - Винт 19M8290 Примечание:M6 X 35
36 - Хомут RE542006
37 - Винт 19M7783 Количество:8 Примечание:M10 X 16
38 - Винт 19M7775 Примечание:M6 X 16
39 - Винт 19M7797 Примечание:M6 X 40
40 - Скоба RE304965
41 - Скоба RE298757
42 - Уплотнитель L152663 Примечание:LGTH = 90 mm
43 - Выхлопная труба AL201646
44 - Прокладка R529510
Наверх
SCR, выхлопная система - ST775888

1 - Преобразователь RE574136
2 - Скоба AL212161 Количество:2
3 - Пластина L215747 Количество:2
4 - Винт 19M7825 Количество:9 Примечание:M16 X 65
5 - Кронштейн L213710
6 - Датчик химикатов RE575061 Примечание:SUB FOR RE552182 APPL
7 - Датчик температуры RE562608
8 - Труба AL212083
9 - Уплотнение L216507
10 - Прокладка RE556879
11 - Форсунка дозирования DEF RE560468 Примечание:ALSO ORDER RE556879
12 - Болт R537624 Количество:3
13 - Скоба AL218702
14 - Прокладка R529640
15 - Теплозащитный экран L217089 Примечание:SUB FOR L212087 APPL
16 - Хомут RE542006
17 - Скоба AL213530
18 - Винт 19M7775 2 Примечание:M6 X 16
19 - Скоба R202160 Количество:2
20 - Жгут проводов AL217544
21 - Желоб L215085
22 - Шланг AL217372
23 - Скоба L156247
24 - Зажимная скоба L205558 Количество:2
25 - Теплозащитный экран L211059 Примечание:ORDER L219017
26 - Теплозащитный экран L211060 Примечание:ORDER L219016
27 - Зажимная скоба L211745 Количество:2
28 - Винт L211949 4
29 - Кронштейн L212090
30 - Шланг L214094
31 - Прижимная гайка L79493 Количество: 10
32 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
33 - Уплотнитель L152663 Количество:2 Примечание:LGTH = 90 mm
34 - Уплотнение L211113
35 - Теплозащитный экран L216144
36 - Крышка L216143
37 - Зажимная скоба AH97280
38 - Зажимная скоба AH77724
39 - Гайка 14M7147 Примечание:M8
40 - Втулка L215172 Количество:2
41 - Теплозащитный экран L216145
42 - Шайба 24M7260 Количество:4 Примечание:8.400 X 24 X 2 mm
43 - Гайка 14M7273 Примечание:M8
44 - Крышка L216798
45 - Быстроразъемная муфта AL217371
46 - Шланг L214095
47 - Теплозащитный экран L219017
48 - Теплозащитный экран L219016
Наверх
Выхлопная система - ST775894

1 - Труба AL212110
2 - Кронштейн L213284
3 - Винт L212567 Количество:2
4 - Винт с головкой 19M7904 Количество:2 Примечание:M12 X 160
5 - Винт с головкой 19M8295 Количество:2 Примечание:M16 X 55
6 - Винт с головкой 19M7949 Количество:2 Примечание:M12 X 100
7 - Теплозащитный экран L211061
8 - Теплозащитный экран L212254
9 - Теплозащитный экран L211062
10 - Теплозащитный экран L212088
11 - Теплозащитный экран L212089
12 - Прижимная гайка L79493 1
13 - Винт L211949 8
14 - Выхлопная труба AL212112 Примечание:ORDER AL219982
14 - Выхлопная труба AL219982
15 - Выхлопная труба AL212113
16 - Скоба L211114 Количество:2
17 - Теплозащитный экран L216871 Примечание:SUB FOR L211058
18 - Болт R264174 Количество:2
19 - Скоба AL204149
20 - Зажимная скоба L211745 Количество:2
21 - Болт R264173
22 - Уплотнение L214024
23 - Крышка L213711
Наверх
Дополнительная обработка, выхлопная система ( - 866040) - ST868438

1 - Хомут RE542006
2 - Скоба RE304965
3 - Шланг L212127
4 - Винт 19M8290 Примечание:M6 X 35
5 - Скоба L212129
6 - Датчик температуры RE563691
7 - Кронштейн L212930
8 - Кронштейн L212931 Количество:2
9 - Теплозащитный экран L212263
10 - Скоба AL200473
11 - Скоба AL200176
12 - Кронштейн L212125
13 - Шайба 24M7028 Количество:8 Примечание:10.500 X 20 X 2 mm
14 - Винт с головкой 19M8637 Количество:8 Примечание:M10 X 40
15 - Скоба T116119 Количество:2
16 - Болт R264173 Количество:6
17 - Скоба L156248 Количество:9
18 - Линия AL212874
19 - Линия AL212875
20 - Прокладка R533962
21 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
22 - Датчик давления RE546719
23 - Винт 19M7775 Количество:3 Примечание:M6 X 16
24 - Кольцевой уплотнитель R300529
25 - Скоба RE298757
26 - Шланг L212128
27 - Скоба L212566
28 - Винт 19M7783 Количество:8 Примечание:M10 X 16
29 - Выхлопная труба AL201646
30 - Винт 19M7797 Примечание:M6 X 40
31 - Прокладка R529510
32 - Уплотнение L212126
33 - Скоба R202160 Количество:2
34 - Крышка L212124
35 - Уплотнитель L152663 Примечание:LGTH = 90 mm
36 - Скоба AL218075
37 - Скоба L203508 Количество:3
38 - Прокладка R530552 Количество:2
39 - Окисл. катализ-ор двигателя RE563693
40 - Сажевый фильтр RE563694 Примечание:INCLUDES (2) R530552
41 - Выхлопная труба RE563705
42 - Скоба RE537767 Количество:2
43 - Датчик химикатов RE552182
44 - Винт 19M7796 Примечание:M6 X 30
Наверх
SCR, выхлопная система ( - 866040) - ST868439

1 - Датчик химикатов RE552182
2 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
3 - Труба AL212110
4 - Кронштейн L213284
5 - Винт L212567 Количество:2
6 - Винт 19M7775 Количество:2 Примечание:M6 X 16
7 - Винт с головкой 19M8295 Количество:2 Примечание:M16 X 55
8 - Винт с головкой 19M7949 Количество:2 Примечание:M12 X 100
9 - Прижимная гайка L79493 Количество: 10
10 - Винт L211949 4
11 - Шайба 24M7260 Количество:4 Примечание:8.400 X 24 X 2 mm
12 - Пластина L215747 Количество:2
13 - Теплозащитный экран L211060 Примечание:ORDER L219016
14 - Труба AL212083
15 - Скоба R202160 Количество:2
16 - Теплозащитный экран L216145
17 - Зажимная скоба AH97280
18 - Теплозащитный экран L211059 Примечание:ORDER L219017
19 - Форсунка дозирования DEF RE560468 Примечание:ALSO ORDER RE556879
20 - Гайка 14M7147 Примечание:M8
21 - Прокладка R529640
22 - Кронштейн L213710
23 - Болт R537624 Количество:3
24 - Кронштейн L212090
25 - Жгут проводов AL217544
26 - Желоб L215085
27 - Скоба AL212161 Количество:2
28 - Зажимная скоба L205558 Количество:2
29 - Скоба AL218702
30 - Винт 19M7825 Количество:9 Примечание:M16 X 65
31 - Прокладка RE556879
32 - Скоба AL213530
33 - Втулка L215172 Количество:2
34 - Теплозащитный экран L216144
35 - Винт с головкой 19M7904 Количество:2 Примечание:M12 X 160
36 - Зажимная скоба AH77724
37 - Гайка 14M7273 Примечание:M8
38 - Датчик температуры RE562608
39 - Преобразователь RE574136
40 - Шланг L217169
41 - Шланг L217170
42 - Теплозащитный экран L219017
43 - Теплозащитный экран L219016
Наверх
Выхлопная система ( - 866040) - ST868440

1 - Хомут RE542006
2 - Крышка L213711
3 - Болт R264173
4 - Выхлопная труба AL219982
5 - Выхлопная труба AL212113
6 - Скоба L211114 Количество:2
7 - Теплозащитный экран L216871
8 - Прижимная гайка L79493 Количество: 10
9 - Винт L211949 8
10 - Скоба AL204149
11 - Зажимная скоба L211745 Количество:4
12 - Уплотнение L214024
13 - Теплозащитный экран L211062
14 - Теплозащитный экран L212088
15 - Теплозащитный экран L211061
16 - Уплотнение L216507
17 - Скоба L156247 Количество:3
18 - Теплозащитный экран L212254
19 - Крышка L216798
20 - Уплотнитель L152663 Количество:2 Примечание:LGTH = 90 mm
21 - Уплотнение L211113
22 - Теплозащитный экран L212089
23 - Винт 19M7775 Количество:8 Примечание:M6 X 16
24 - Болт R264174 Количество:2
Наверх
Дополнительная обработка, выхлопная система (866041 - ) - ST864901

1 - Выхлопная труба AL213811
2 - Сальник R528112
3 - Кольцевой уплотнитель R300529
4 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
5 - Винт 19M7835 Количество:2 Примечание:M10 X 35
6 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
7 - Шайба 24M7101 Количество:2 Примечание:11 X 34 X 3 mm
8 - Скоба RE298757
9 - Теплозащитный экран L212263
10 - Скоба AL200473
11 - Скоба AL200176
12 - Кронштейн L212125
13 - Шайба 24M7028 Количество:8 Примечание:10.500 X 20 X 2 mm
14 - Винт с головкой 19M8637 Количество:8 Примечание:M10 X 40
15 - Скоба T116119 Количество:2
16 - Болт R264173 Количество:6
17 - Скоба L156248 Количество:4
18 - Линия AL212874
19 - Линия AL212875
20 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
21 - Датчик температуры DZ104352
22 - Кронштейн L218188 Количество:2
23 - Датчик химикатов DZ109689 Примечание:SUB FOR RE552182
24 - Кронштейн L218180
25 - Скоба L203508 Количество:2
26 - Прокладка R533962
27 - Уплотнение L212126
28 - Датчик давления RE546719
29 - Скоба L212566
30 - Скоба L212129
31 - Шланг L212127
32 - Шланг L212128
33 - Скоба R202160 Количество:2
34 - Крышка L212124
35 - Винт 19M7796 Примечание:M6 X 30
36 - Винт 19M8290 Примечание:M6 X 35
37 - Винт 19M7797 Примечание:M6 X 40
38 - Хомут RE542006
39 - Винт 19M7783 Количество:8 Примечание:M10 X 16
40 - Винт 19M7775 Количество:3 Примечание:M6 X 16
41 - Уплотнитель L152663
42 - Кронштейн L212976
43 - Винт 19M7866 Количество:2 Примечание:M8 X 20
44 - Скоба AL218075
45 - П-образный болт L212952
46 - Кронштейн L213286
47 - Скоба AL221423
48 - Окисл. катализ-ор двигателя DZ100696 Примечание:INCLUDES R530552
49 - Сажевый фильтр DZ100484 Примечание:INCLUDES (2) R530552
50 - Выхлопная труба DZ101545 Примечание:INCLUDES R530552
51 - Скоба RE537767 Количество:2
52 - Прокладка R530552 Количество:2
53 - Зажимная скоба L210203
Наверх
SCR, выхлопная система (866041 - ) - ST864958

1 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
2 - Датчик химикатов DZ109689 Примечание:SUB FOR RE552182
3 - Хомут RE542006
4 - Прижимная гайка L79493 Количество: 10
5 - Винт L211949 4
6 - Зажимная скоба L211745 Количество:2
7 - Теплозащитный экран L216144
8 - Гайка 14M7273 Примечание:M8
9 - Уплотнение L216507
10 - Болт R537624 Количество:3
11 - Прокладка R529640
12 - Преобразователь DZ100162
13 - Теплозащитный экран L219017
14 - Труба AL212083
15 - Прокладка RE556879
16 - Скоба AL212161 Количество:2
17 - Винт 19M7825 Количество:9 Примечание:M16 X 65
18 - Втулка L215172 Количество:2
19 - Крышка L216798
20 - Форсунка дозирования DEF RE560468 Примечание:ALSO ORDER RE556879
21 - Зажимная скоба AH97280
22 - Зажимная скоба AH77724
23 - Шланг L217170
24 - Скоба L156247 Количество:3
25 - Шланг L217169
26 - Теплозащитный экран L216145
27 - Кронштейн L212090
28 - Жгут проводов AL217544
29 - Желоб L215085
30 - Зажимная скоба L205558 Количество:2
31 - Кронштейн L213710
32 - Гайка 14M7147 Примечание:M8
33 - Уплотнение L211113
34 - Датчик температуры RE568552
35 - Теплозащитный экран L219016
36 - Пластина L215747 Количество:2
37 - Скоба AL213530
38 - Скоба AL218702
39 - Шайба 24M7260 Количество:4 Примечание:8.400 X 24 X 2 mm
40 - Винт 19M7775 Количество: 10 Примечание:M6 X 16
41 - Уплотнитель L152663 Количество:2 Примечание:LGTH = 90 mm
42 - Скоба R202160 Количество:2
Наверх
Выхлопная система (866041 - ) - ST864959

1 - Болт R264173
2 - Труба AL212110
3 - Кронштейн L213284
4 - Винт L212567 Количество:2
5 - Винт с головкой 19M8295 Количество:2 Примечание:M16 X 55
6 - Винт с головкой 19M7949 Количество:2 Примечание:M12 X 100
7 - Винт с головкой 19M7904 Количество:2 Примечание:M12 X 160
8 - Теплозащитный экран L211061
9 - Теплозащитный экран L212254
10 - Теплозащитный экран L212088
11 - Теплозащитный экран L212089
12 - Уплотнение L214024
13 - Прижимная гайка L79493 1
14 - Выхлопная труба AL219982
15 - Выхлопная труба AL212113
16 - Скоба L211114 Количество:2
17 - Теплозащитный экран L216871
18 - Винт L211949 8
19 - Болт R264174 Количество:2
20 - Скоба AL204149
21 - Зажимная скоба L211745 Количество:2
22 - Крышка L213711
23 - Теплозащитный экран L219052
Наверх
Впрыскивающий насос DEF шланги, с кабиной ( - 866040) - ST830134

1 - Винт с головкой 19M7403 Количество:2 Примечание:M12 X 35Посмотреть аналогичные детали
2 - Винт 19M8039 Количество:3 Примечание:M8 X 80
3 - Винт 19M8386 Количество:2 Примечание:M8 X 25
4 - Кронштейн AL213449
5 - Шланг AL219368 Количество:2
6 - Скоба L112280 Количество:2
7 - Зажимная скоба L153768
8 - Скоба L170015 Количество:3
9 - Зажимная скоба L172406 Количество:2
10 - Шланговый зажим R184863 Количество:2
11 - Насос-дозатор DEF RE552175
12 - DEF трубопровод RE561032
13 - DEF трубопровод RE561033
14 - DEF трубопровод RE561034
15 - Скоба AL157838 Количество:2
16 - Кронштейн AL221544 Примечание:SUB FOR AL217170 APPL
17 - Шланг AL219366 Количество:2
18 - Шланговый зажим L207664 Количество:2
19 - Шайба 24M7180 Количество:2 Примечание:13 X 37 X 3 mm
20 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
21 - Скоба L210301 Количество:2
22 - Скоба R50454
23 - Болт 03M7184 Примечание:M8 X 20
24 - Фланцевая гайка 14M7416 Примечание:M8
25 - Обвязной хомут L206646
Наверх
Впрыскивающий насос DEF шланги, с кабиной (866041 - ) - ST866520

1 - Винт с головкой 19M7403 Количество:2 Примечание:M12 X 35Посмотреть аналогичные детали
2 - Винт 19M8039 Количество:3 Примечание:M8 X 80
3 - Винт L213934 Количество:2 Примечание:M8 X 25
4 - Кронштейн AL213449
5 - Шланг AL221765
6 - Скоба L112280 Количество:2
7 - Зажимная скоба L153768
8 - Скоба L170015 Количество:2
9 - Зажимная скоба L172406 Количество:2
10 - Шланговый зажим R184863
11 - Насос-дозатор DEF RE552175 Примечание:MARKED RE552175
11 - Насос-дозатор DEF DZ111283 Примечание:MARKED DZ111283
12 - DEF трубопровод DZ111000 Примечание:SUB FOR RE561032 APPL
13 - DEF трубопровод DZ110998 Примечание:SUB FOR RE561033 APPL
14 - DEF трубопровод DZ110997 Примечание:SUB FOR RE561034 APPL
15 - Скоба AL157838 Количество:2
16 - Кронштейн AL221544
17 - Шланг AL221763
18 - Шланговый зажим L207664 Количество:3
19 - Шайба 24M7180 Количество:2 Примечание:13 X 37 X 3 mm
20 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
21 - Скоба L210301 Количество:2
22 - Скоба R50454
23 - Болт 03M7184 Примечание:M8 X 20
24 - Фланцевая гайка 14M7416 Примечание:M8
25 - Обвязной хомут L206646
26 - Быстроразъемная муфта AL216098 Количество:2
27 - Фитинг L214231 Количество:2
28 - Муфта L111219
29 - Трак L220400
Наверх
Навесное оборудование, выхлопная система, нержавеющая сталь - ST791486

1 - Выхлопная труба BL15383
Наверх
Выхлопная система, нержавеющая сталь, оборудование - ST791494

1 - Прижимная гайка L211207 Количество:6
2 - Винт с гол. п/торц. кл. 19M10506 Количество:2 Примечание:M8 X 25
3 - Выхлопная труба AL216781
4 - Теплозащитный экран L217334 Примечание:SUB FOR L214635
5 - Скоба L214636 Количество:2
6 - Зажимная скоба L214436 Количество:2
7 - Винт L172409 Количество:6
8 - Выхлопная труба AL220528
Наверх
Комплект для самостоятельной установки, холодный запуск, 230 V, двигатель, трансмиссия, питающий насос, с PowrQuad™ PLUS, с AutoQuad™, с CommandQuad™ - ST778169

1 - Нагревательный элемент BL15466
2 - Стопор L211163
3 - Фланцевая гайка 14M7298 Примечание:M8
4 - Стопор L209736
5 - Проволочный вывод AL214341
6 - Шайба 24M7146 Примечание:4.300 X 12 X 1 mm
7 - Винт 21M7250 Примечание:M4 X 12
8 - Гайка 14M7139 Примечание:M4
9 - Зажимная скоба L115277
10 - Коллектор AL214342 Количество:2
11 - Кронштейн AL220390
12 - Винт 19M7867 Примечание:M8 X 25
13 - Скоба L165829 Количество:4
14 - Проволочный вывод AL214345
15 - Зажимная скоба R215302
16 - Скоба L165828 Количество:6
17 - Нагреватель охл. жидкости AL210027
18 - Уплотнительное кольцо 51M7047 Примечание:23.600 X 2.900 mm
19 - Скоба AL159725
20 - Обвязной хомут R44302 Количество:3 Посмотреть аналогичные детали
21 - Коллектор AL214181 Количество:2
22 - Винт 19M7797 Примечание:M6 X 40
23 - Проволочный вывод AL214343
24 - Зажимная скоба AL173227
25 - Обогреватель AL170971
26 - Скоба L214023
27 - Винт L156151
28 - Проволочный вывод AL214344
29 - Обогреватель AL152206
30 - Зажимная скоба L172406
31 - Стопор AL223634
32 - Проволочный вывод AL159497
Наверх
Навесное оборудование, холодный запуск, двигатель, 230 V - ST778192

1 - Нагревательный элемент BL15472
Наверх
Холодный запуск, 230 В, двигатель, трансмиссия, питающий насос, с PowrQuad™ PLUS, с AutoQuad™ - ST776873

1 - Кронштейн AL216209 Примечание:ORDER AL220390
1 - Кронштейн AL220390
2 - Стопор L209736
3 - Проволочный вывод AL214341
4 - Зажимная скоба AL173227
5 - Зажимная скоба R215302
6 - Проволочный вывод AL214345
7 - Винт 19M7867 Примечание:M8 X 25
8 - Коллектор AL214342 Количество:2
9 - Скоба L165829 Количество:6
10 - Проволочный вывод AL214344
11 - Скоба L165828 Количество:4
12 - Нагреватель охл. жидкости AL210027
13 - Уплотнительное кольцо 51M7047 Примечание:23.600 X 2.900 mm
14 - Зажимная скоба AL218915 Примечание:SUB FOR R241878 APPL
15 - Обвязной хомут R44302 Количество:4 Посмотреть аналогичные детали
16 - Коллектор AL214181 Количество:2
17 - Винт 19M7797 Примечание:M6 X 40
18 - Проволочный вывод AL214343
19 - Обогреватель AL170971
20 - Скоба L214023
21 - Винт 19M7862 Примечание:M6 X 20
22 - Обогреватель AL152206
23 - Скоба L115766
24 - Проволочный вывод AL159497
25 - Обвязной хомут L206646
Наверх
Холодный запуск, двигатель, 230 В - ST772559

1 - Проволочный вывод AL159497
2 - Зажимная скоба R215302
3 - Стопор L209736
4 - Проволочный вывод AL214341
5 - Зажимная скоба AL218915 Примечание:SUB FOR R241878 APPL
6 - Нагреватель охл. жидкости AL210027
7 - Скоба H75541
8 - Обвязной хомут R44302 Посмотреть аналогичные детали
9 - Кронштейн AL216209 Примечание:ORDER AL220390
9 - Кронштейн AL220390
10 - Винт 19M7867 Примечание:M8 X 25
11 - Винт 19M7775 Примечание:M6 X 16
12 - Проволочный вывод AL214345
13 - Уплотнительное кольцо 51M7047 Примечание:23.600 X 2.900 mm
14 - Скоба L165829 Количество:2
15 - Скоба L115766
16 - Обвязной хомут L206646
Наверх
Оборудование, подогреватель топлива - ST813241

1 - Обогреватель BL15539
Наверх
Реле, предохранитель, подогреватель топлива, оборудование - ST817088

1 - Плавкий предохранитель 57M7690 Примечание:15A
1 - Плавкий предохранитель 57M7120 Примечание:20A
2 - Реле AL76702 Посмотреть аналогичные детали
Наверх
Устройство подогрева топлива - ST812021

1 - Обогреватель DZ103161 Примечание:SUB FOR RE560725
2 - Уплотнительное кольцо 51M7095 Примечание:11.300 X 2.200 mm, USE WITH DZ103161
Наверх

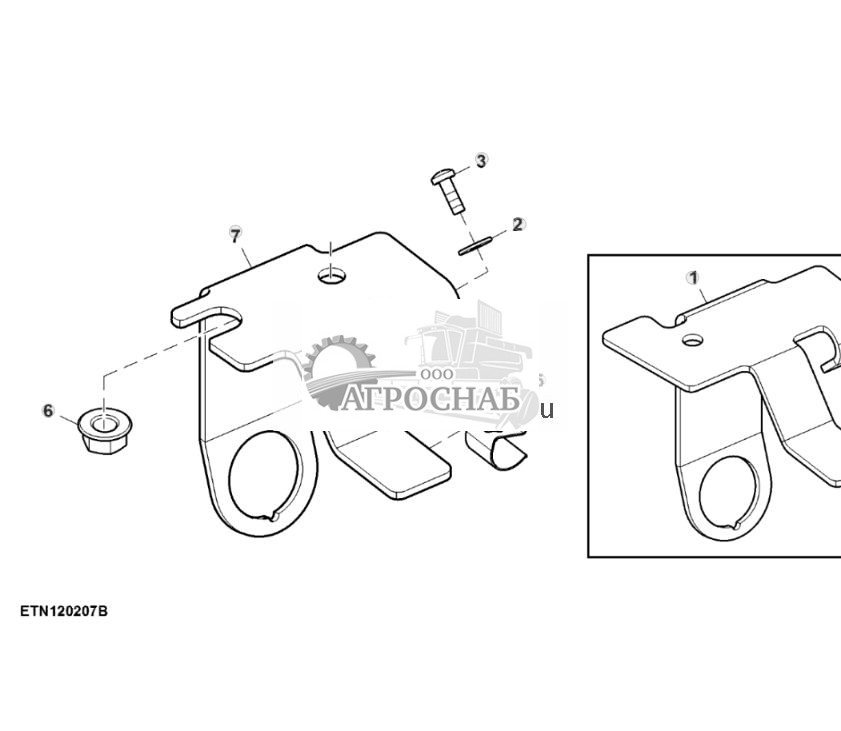

Детали крепления, холодный запуск, с кабиной - ST830184

1 - Стопор L214975
2 - Шайба 24M7146 Примечание:4.300 X 12 X 1 mm
3 - Винт 21M7250 Примечание:M4 X 12
4 - Гайка 14M7139 Примечание:M4
5 - Зажимная скоба L115277
6 - Фланцевая гайка 14M7298 Примечание:M8
7 - Стопор L218508
Наверх
Кронштейны, топливный бак, 335 L (88,50 галл. США) - ST772595

1 - Пластина AL212151
2 - Шайба 24M7242 Примечание:21.400 X 42 X 5 mm
3 - Кронштейн L215832 Количество:2 Примечание:SUB FOR L202668 APPL
4 - Винт с головкой 19M7403 Количество:4 Примечание:M12 X 35Посмотреть аналогичные детали
5 - Шайба 24M7047 Количество:9 Примечание:13 X 24 X 2.500 mm
6 - Винт с головкой 19M8011 Количество:4 Примечание:M12 X 30
7 - Уголок AL212114
8 - Винт с головкой 19M7872 Примечание:M12 X 25
9 - Кронштейн AL200528
10 - Винт 19M7645 Примечание:M20 X 200
Наверх

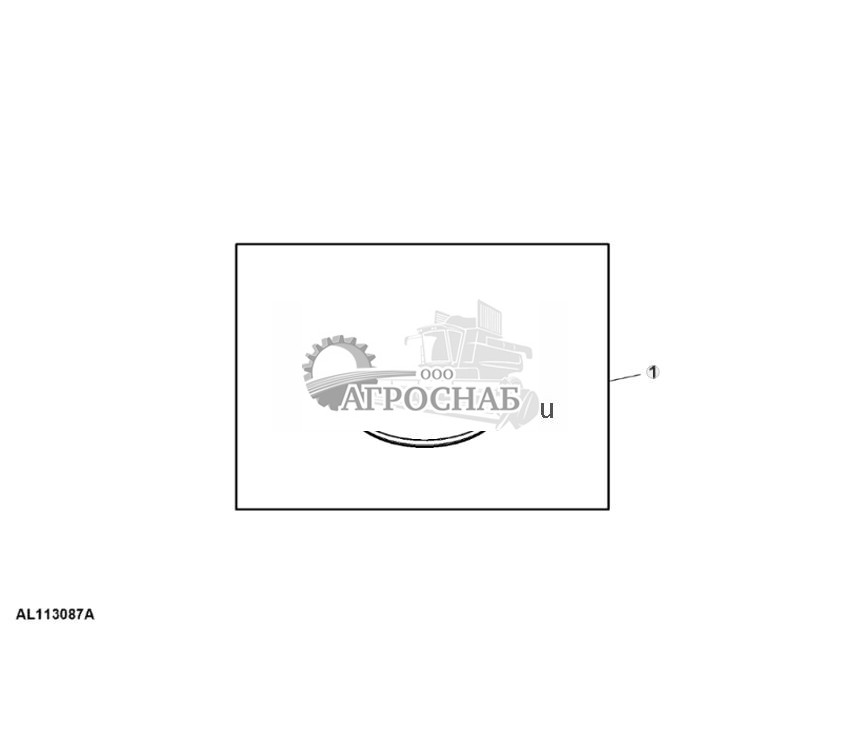

Комплект для самостоятельной установки, нижнее ограждение, топливный бак - ST778139

1 - Ограждение BL15407
Наверх
Нижнее ограждение, топливный бак, 335 л (88,50 галл. США) - ST772639

1 - Ограждение AL212123
2 - Винт с головкой 19M7166 Количество:3 Примечание:M10 X 20
3 - Шайба 24M7096 Количество:5 Примечание:10.500 X 18 X 1.600 mm
4 - Ограждение AL218226 Примечание:SUB FOR AL213932
5 - Винт с головкой 19M7557 Количество:2 Примечание:M10 X 16
6 - Винт с головкой 19M8011 Примечание:M12 X 30
7 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
Наверх
Комплект для самостоятельной установки, трубопровод обогрева бак с жидкостью для систем выхлопа дизельных двигателей (DEF) шланги - ST778163

1 - Комплект нагревателя BL15536
Наверх
Шланги, нагреватель бака для DEF, оборудование - ST778165

1 - Винт 19M7862 Примечание:M6 X 20
2 - Шланг AL216692
3 - Шланг L214571 Serial No.______-866040
3 - Шланг L220362 Serial No.866041-______
4 - Шланговый зажим R184863
5 - Скоба R202160 Количество:2
Наверх
Топливный бак, 335 L (88,50 галл. США) бак для DEF, 20 L (5,29 галл. США) ( - 866040) - ST776217

1 - Топливный бак AL211495 Примечание:ORDER AL218269
1 - Топливный бак AL217466 Примечание:ORDER AL218269
1 - Топливный бак AL220592 Примечание:SUB FOR AL218269
2 - Уплотнительная шайба L112337
3 - Вкладыш AL215861 Примечание:ORDER AL225190
3 - Вкладыш AL225190
4 - Крышка заливной горловины AL213202
5 - Пробка сливного отверстия L114700
6 - Уплотнительное кольцо L215157
7 - Датчик уровня топлива AL220326 Примечание:SUB FOR AL217359
8 - Фильтр L214006
9 - Уплотнительное кольцо R217636
10 - Фланец L79157
11 - Шайба 24M7054 Количество:4 Примечание:6.400 X 12 X 1.600 mm
12 - Винт 21M7292 Количество:4 Примечание:M6 X 16
13 - Скоба L214090
14 - Обвязной хомут L214226 Количество:7
15 - DEF бак AL217435 Примечание:ORDER AL221236
15 - DEF бак AL227012 Примечание:SUB FOR AL221236
16 - Наливная горловина AL212166
17 - Крышка заливной горловины AL226924 Примечание:SUB FOR L211070
18 - Уплотнительное кольцо L213754
19 - Узел головки бака DEF RE560041 Примечание:ORDER RE569649
19 - Узел головки бака DEF DZ103673 Примечание:SUB FOR DZ100609 AND RE569649
20 - Винт 19M10399 Количество:3 Примечание:M6 X 16
21 - Кронштейн AL211528
22 - Кронштейн AL211529
23 - Кронштейн AL211530
24 - Винт 19M7775 Количество:6 Примечание:M6 X 16
25 - Рукав L211180
26 - Шланг AL212188
27 - Шланговый зажим L207664
28 - Сапун H216169
29 - Фитинг L221367 Примечание:SUB FOR H216170
30 - Скоба R202160 Количество:2
31 - Винт 19M10530 Количество:3 Примечание:M8 X 12
32 - Шланг R342905
Наверх
Топливный бак, 335 L (88,50 галл. США) бак для DEF, 20 L (5,29 галл. США) (866041 - ) - ST867424

1 - Топливный бак AL220592
2 - Уплотнительная шайба L112337
3 - Вкладыш AL215861 Примечание:ORDER AL225190
3 - Вкладыш AL225190
4 - Крышка заливной горловины AL213202
5 - Пробка сливного отверстия L114700
6 - Уплотнительное кольцо L215157
7 - Датчик уровня топлива AL220326
8 - Фильтр L214006
9 - Уплотнительное кольцо R217636
10 - Фланец L79157
11 - Шайба 24M7054 Количество:4 Примечание:6.400 X 12 X 1.600 mm
12 - Винт 21M7292 Количество:4 Примечание:M6 X 16
13 - Скоба L214090
14 - Обвязной хомут L214226 Количество:7
15 - DEF бак AL227012 Примечание:SUB FOR AL221236
16 - Наливная горловина AL212166
17 - Крышка заливной горловины AL226924 Примечание:SUB FOR L211070
18 - Уплотнительное кольцо L213754
19 - Узел головки бака DEF DZ103801 Примечание:ORDER DZ111002
19 - Узел головки бака DEF DZ111002
20 - Винт 19M10399 Количество:3 Примечание:M6 X 16
21 - Кронштейн AL211528
22 - Кронштейн AL211529
23 - Кронштейн AL211530
24 - Винт 19M7775 Количество:6 Примечание:M6 X 16
25 - Рукав L211180
26 - Шланг AL221252
27 - Шланговый зажим R184863
28 - Сапун H216169
29 - Фитинг L221367 Примечание:SUB FOR H216170
30 - Скоба R202160 Количество:2
31 - Винт 19M10530 Количество:3 Примечание:M8 X 12
32 - Шланг R342905
33 - Жгут проводов AL221130
34 - Зажимная скоба L219032
35 - Муфта L211142
Наверх
Комплект для самостоятельной установки, запирающаяся крышка заливной горловины, топливный бак, черный - ST836409

1 - Крышка заливной горловины AL113087 Посмотреть аналогичные детали
Наверх
Крышка наливной горловины - ST775703

1 - Крышка заливной горловины AL213203 Примечание:(Топливный бак)
2 - Крышка заливной горловины AL211572 Примечание:(Бак для DEF)
Наверх
Трубопроводышланги, топливные - ST830980

1 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
2 - Винт 37M7109
3 - Топливопровод AL214984
4 - Топливопровод L218893 Примечание:SUB FOR AL214986 APPL
5 - Кронштейн AL215028
6 - Топливопровод L218892 Примечание:SUB FOR L216582 APPL
7 - Топливопровод L216581
8 - Топливопровод AL215511
9 - Топливопровод AL215512
10 - Скоба L114543 Количество:9
11 - Шланговый зажим L211138 Количество:24
12 - Скоба L156247 Количество:2
13 - Зажимная скоба L172406
14 - Уплотнитель ....... Примечание:CTL 120 mm, MF L58448
15 - Блокирующий зажим L203068
16 - Кронштейн L203533
17 - Шланг L216092
18 - Винт L207416
19 - Скоба L210623
20 - Скоба L210938
21 - Скоба L213746
22 - Обвязной хомут R44302 Посмотреть аналогичные детали
23 - Быстроразъемная муфта AL217631 Количество:2
24 - Быстроразъемная муфта AL220834 Примечание:SUB FOR AL212699 APPL
25 - Шланг ....... Примечание:CTL 700 mm, MF L215892
26 - Шланг ....... Примечание:CTL 950 mm, MF L215892
27 - Шланг ....... Примечание:CTL 625 mm, MF L215892
28 - Шланг ....... Примечание:CTL 275 mm, MF L215892
29 - Шланг ....... Примечание:CTL 500 mm, MF L215892
30 - Шланг ....... Примечание:CTL 575 mm, MF L215892
31 - Шланг ....... Примечание:CTL 200 mm, MF L215892
32 - Шланг ....... Примечание:CTL 525 mm, MF L215892
33 - Шланг ....... Количество:2 Примечание:CTL 275 mm, MF L215892
34 - Шланг L215893 Количество:2 Примечание:CTL 300 mm, MF L215892
35 - Обвязной хомут L169299 Количество:2
36 - Уплотнитель ....... Примечание:CTL 30 mm, MF L58448
Наверх
Топливный фильтр топливный насос - ST831778

1 - Датчик RE560684
2 - Топливный насос AL168483 Посмотреть аналогичные детали
3 - Скоба AL169412
4 - Винт 19M7867 Количество:2 Примечание:M8 X 25
5 - Гайка 14M7139 Примечание:M4
6 - Отстойник RE560683
7 - Комплект уплотнений RE562696
8 - Шайба 24M7027 Примечание:5.300 X 10 X 1 mm
9 - Шайба 24M7117 Примечание:4.300 X 9 X 0.800 mm
10 - Фитинг RE540405 Количество:3
11 - Корпус фильтра RE555984 Примечание:INCLUDES RE560683, RE560684, RE562696 AND RE551507
12 - Коленчатый патрубок DZ10906 Количество:2 Примечание:USE WITH RE555984
13 - Фильтрующий элемент RE551507 Посмотреть аналогичные детали
14 - Гайка 14M7297 Примечание:M5
15 - Фланцевая гайка 14M7298 Примечание:M8
16 - Уплотнительное кольцо 51M7095 Количество:5 Примечание:11.300 X 2.200 mm
Наверх
Охлад. топлива - ST830156

1 - Охладитель топлива AL216729
2 - Гайка L55969 Количество:2
3 - Винт 19M7866 Количество:6 Примечание:M8 X 20
4 - Карман AL217192
5 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
6 - Карман L207016
7 - Болт R264173
8 - Уплотнитель L173738 Количество:2
9 - Уголок AL217527
10 - Кронштейн AL217526
11 - Шайба 24M7055 Примечание:8.400 X 16 X 1.600 mm
Наверх
Детали крепления, с опцией для биотоплива - ST918706

1 - Тройник L220515 Количество:2
2 - Коленчатый патрубок L220517
3 - Тройник L220514 Количество:2
4 - Топливный насос AL224940
5 - Корпус электр. разъема AL224957
6 - Крышка заливной горловины AL224970
Наверх
Генератор переменного тока, 14 V 150 А - ST831304

1 - Шкив AL161112
2 - Колпачок L157496
3 - Винт с головкой 19M7408 Примечание:M10 X 90
4 - Винт 19M9877 Примечание:M10 X 90
5 - Фланцевая гайка 14M7296 Примечание:M10
6 - Генератор переменн. тока AL216330
7 - Гайка RE285712
8 - Заглушка 99M7016
Наверх
Генератор переменного тока, 14 V 200 А - ST772764

1 - Шкив AL161112
2 - Колпачок L157496
3 - Винт с головкой 19M7408 Примечание:M10 X 90
4 - Винт 19M9877 Примечание:M10 X 90
5 - Фланцевая гайка 14M7296 Примечание:M10
6 - Гайка RE285712 Количество:2
7 - Генератор переменн. тока AL210425
8 - Шайба 24M7027 Примечание:5.300 X 10 X 1 mm
9 - Гайка 14M7028 Примечание:M5
Наверх
Генератор переменного тока, 14 В 125 А - ST831306

1 - Шкив AL161112
2 - Колпачок L157496
3 - Винт с головкой 19M7408 Примечание:M10 X 90
4 - Винт 19M9877 Примечание:M10 X 90
5 - Фланцевая гайка 14M7296 Примечание:M10
6 - Генератор переменн. тока AL216156
7 - Гайка RE285712
Наверх
Приводной ремень шкив натяжное колесо, с системой кондиционирования воздуха, с системой пневмотормоза прицепа - ST439586

1 - Натяжной шкив AL201362 Количество:2
2 - Винт 19M7805 Количество:2 Примечание:M10 X 45
3 - Колпачок L154170 Количество:2
4 - Клиновой ремень L200916 Примечание:LGTH = 3021 mmПосмотреть аналогичные детали
5 - Шкив R128658 Примечание:OD = 140 mm
Наверх
Приводной ремень шкив натяжное колесо, с системой кондиционирования воздуха, без системы пневматического тормоза прицепа - ST450384

1 - Натяжной шкив AL201362 Количество:2
2 - Винт 19M7805 Количество:2 Примечание:M10 X 45
3 - Колпачок L154170 Количество:2
4 - Ременная передача L202230 Примечание:LGTH = 2991 mm
5 - Шкив R128658 Примечание:OD = 140 mm
Наверх
Кронштейн, генератор, с компрессором кондиционера воздуха - ST861436

1 - Натяжной шкив AL206008
2 - Винт 19M7805 Примечание:M10 X 45
3 - Кронштейн L213712 Примечание:SUB FOR L206998 OR L203108
4 - Винт с головкой 19M9909 Количество:2 Примечание:M10 X 130
5 - Винт с головкой 19M8004 Количество:2 Примечание:M10 X 220
6 - Пружинный шплинт 34M7190 Количество:2 Примечание:14 X 14 mm
Наверх
Кронштейн, генератор, с компрессором кондиционера, без компрессора пневматического тормоза прицепа - ST861227

1 - Натяжной шкив AL206008
2 - Винт 19M7805 Примечание:M10 X 45
3 - Кронштейн L213712 Примечание:SUB FOR L206998 OR L203108
4 - Винт с головкой 19M9220 Количество:2 Примечание:M10 X 135
5 - Винт с головкой 19M8004 Количество:2 Примечание:M10 X 220
6 - Пружинный шплинт 34M7190 Количество:2 Примечание:14 X 14 mm
Наверх
Кронштейн, с компрессором системы кондиционирования воздуха, с компрессором пневматического тормоза прицепа - ST478235

1 - Кронштейн L212323 Примечание:SUB FOR L203109
2 - Винт с головкой 19M9220 Количество:2 Примечание:M10 X 135
3 - Винт с головкой 19M8004 Количество:2 Примечание:M10 X 220
4 - Пружинный шплинт 34M7190 Количество:2 Примечание:14 X 14 mm
Наверх
Кронштейн, генератор переменного тока - ST720154

1 - Хомут L203110
2 - Шайба 24M7480 Количество:2 Примечание:11.700 X 20 X 8 mm
3 - Винт с головкой 19M7408 Примечание:M10 X 90
Наверх
Оборудование, кабель, аккумуляторная батарея, с размыкающим реле - ST832481

1 - Переключатель BL15659
Наверх
Кабель, аккумуляторная батарея, 154 174 ампер-часа, с размыкающим реле - ST830042

1 - Кабель аккумулятора AL205787 Примечание:(Отрицательный)
2 - Винт 19M7789 Примечание:M12 X 30
3 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
4 - Кабель аккумулятора AL205714 Примечание:(Отрицательный) (Кабина к раме)
5 - Фланцевая гайка 14M7298 Количество:7 Примечание:M8
6 - Обвязной хомут L169299
7 - Вспом. электр. разъем 57M14447 Примечание:SUB FOR H77698
8 - Кабель аккумулятора AL202831 Количество:2 Примечание:(Отрицательный)
9 - Винт 19M7784 Количество:2 Примечание:M10 X 20
10 - Кабель аккумулятора AL218235 Примечание:(От положительной клеммы аккумуляторной батареи к источнику питания)
11 - Скоба R72659
12 - Вспом. электр. разъем 57M12234 Количество:5 Примечание:SUB FOR R44302
13 - Кабель аккумулятора AL221424 Примечание:(От реле размыкания положительного контакта к источнику питания) SUB FOR AL218233 APPL
14 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
15 - Кабель аккумулятора AL215276 Serial No.______-866040 Примечание:(Положительный кабель стартера)
15 - Кабель аккумулятора AL222558 Serial No.866041-885455 Примечание:(Положительный кабель стартера)
16 - Реле AL219977
17 - Винт 19M8618 Количество:2 Примечание:M6 X 12
18 - Шайба L218476 Примечание:10.500 X 20 X 2 mm (0.413" X 0.787" X 0.079")
19 - Крышка L218252 Примечание:SUB FOR L215911 APPL
20 - Жгут проводов AL218402 Serial No.______-866040
20 - Жгут проводов AL222554 Serial No.866041-______
21 - Патрон предохранителя 57M8093
22 - Винт с головкой 19M8078 Количество:2 Примечание:M4 X 16
23 - Шайба 24M7146 Количество:2 Примечание:4.300 X 12 X 1 mm
24 - Гайка 14M7139 Количество:2 Примечание:M4
25 - Кабель аккумулятора AL215278 Serial No.______-866040 Примечание:(Положительный контакт на распределительную коробку электропитания)
25 - Кабель аккумулятора AL222563 Serial No.866041-885455 Примечание:(Положительный контакт на распределительную коробку электропитания)
25 - Кабель аккумулятора AL225216 Serial No.885456-______ Примечание:(Положительный контакт на распределительную коробку электропитания)
26 - Винт 19M7861 Количество:2 Примечание:M6 X 10
27 - Винт 19M7866 Примечание:M8 X 20
28 - Кабель аккумулятора AL221473 Примечание:SUB FOR AL218235 APPL
29 - Скоба R50454
30 - Скоба L173956
31 - Зажимная скоба L171232 Примечание:SUB FOR APPL L110534
32 - Кабель аккумулятора AL225214 Serial No.885456-______ Примечание:(Положительный кабель стартера)
33 - Винт 19M7868 Примечание:M8 X 30
Наверх
Кабель, аккумуляторная батарея, 154 174 ампер-часа - ST832652

1 - Кабель аккумулятора AL205787 Примечание:(Отрицательный)
2 - Винт 19M7789 Примечание:M12 X 30
3 - Шайба 24M7047 Примечание:13 X 24 X 2.500 mm
4 - Кабель аккумулятора AL205714 Примечание:(A) (B)
5 - Фланцевая гайка 14M7298 Количество:5 Примечание:M8
6 - Обвязной хомут L169299
7 - Кабель аккумулятора AL225214 Serial No.885456-______ Примечание:(Положительный кабель стартера)
8 - Кабель аккумулятора AL202831 Количество:2 Примечание:(Отрицательный)
9 - Винт 19M7784 Количество:2 Примечание:M10 X 20
10 - Кабель аккумулятора AL218235 Примечание:(Положительная клемма аккумуляторной батареи к распределительной коробке электропитания)
11 - Скоба R72659
12 - Вспом. электр. разъем 57M12234 Количество:3 Примечание:SUB FOR R44302
13 - Фланцевая гайка 14M7296 Количество:2 Примечание:M10
14 - Кабель аккумулятора AL215276 Serial No.______-866040 Примечание:(Положительный кабель стартера)
14 - Кабель аккумулятора AL222558 Serial No.866041-885455 Примечание:(Положительный кабель стартера)
15 - Кабель аккумулятора AL215278 Serial No.______-866040 Примечание:(Положительный контакт на распределительную коробку электропитания)
15 - Кабель аккумулятора AL222563 Serial No.866041-885455 Примечание:(Положительный контакт на распределительную коробку электропитания)
15 - Кабель аккумулятора AL225216 Serial No.885456-______ Примечание:(Положительный контакт на распределительную коробку электропитания)
16 - Винт 19M7866 Примечание:M8 X 20
17 - Кабель аккумулятора AL220486 Примечание:SUB FOR AL218235 APPL
18 - Скоба L173956
19 - Зажимная скоба L171232 Примечание:SUB FOR APPL L110534
Наверх
Аккумулятор, 174 Ah - ST792534

1 - Батарея влажной зарядки AL203840 Примечание:12 V, 174 AhПосмотреть аналогичные детали
Наверх
Аккумулятор, 154 Ah - ST792537

1 - Батарея влажной зарядки AL203839 Примечание:12V, 154AH, 1150AПосмотреть аналогичные детали
Наверх
Жгут проводов, двигатель ( - 866040) - ST777486

1 - Жгут проводов AL216908 Примечание:ORDER AL218922
1 - Жгут проводов AL218922
2 - Желоб L214924
3 - Желоб L216329 Примечание:SUB FOR L214923
4 - Кронштейн L214925
5 - Вспом. электр. разъем 57M12002 Количество:3
6 - Скоба 57M9432 Количество:2
7 - Вспом. электр. разъем 57M12003 Количество:6
8 - Обвязной хомут RE258807 Количество:4
9 - Стопор L213536
10 - Желоб L213374
11 - Обвязной хомут L206646 Количество:2
12 - Обвязной хомут L210257
13 - Вспом. электр. разъем 57M10197
14 - Скоба 57M9589
15 - Вспом. электр. разъем 57M12234
16 - Вспом. электр. разъем 57M12233
Наверх
Жгут проводов, двигатель (866041 - ) - ST870971

1 - Жгут проводов AL220881
2 - Желоб L214924
3 - Желоб L216329
4 - Стопор L213536
5 - Желоб L213374
6 - Желоб L214916
7 - Желоб L214917
8 - Желоб L209606
9 - Желоб L209609
10 - Зажимная скоба L217900
Наверх
Детали крепления, жгут проводов двигателя ( - 866040) - ST868429

1 - Жгут проводов AL218994 Примечание:SUB FOR AL217736
2 - Стопор L214239
3 - Жгут проводов AL217545
4 - Желоб L215086
5 - Уплотнитель L212687
6 - Стопор L211151 Примечание:ORDER L215773
6 - Стопор L215773
7 - Винт L174118 Количество:2
8 - Крышка L211150 Примечание:ORDER L215772
8 - Крышка L215772
9 - Скоба HXE93590 Примечание:SUB FOR AH223285 APPL
10 - Болт R264173 Количество:4 Примечание:SUB FOR 19M7865 APPL
11 - Уплотнитель L152663 Количество:2
12 - Изолятор L158306
13 - Скоба L156247 Количество:2
14 - Обвязной хомут R44302 Количество:5 Посмотреть аналогичные детали
15 - Стопор L217408 Примечание:SUB FOR L215773
16 - Уплотнитель L214539
Наверх
Детали крепления, жгут проводов двигателя (866041 - ) - ST867450

1 - Жгут проводов AL218994
2 - Стопор L214239
3 - Жгут проводов AL221129
4 - Желоб L215086
5 - Стопор L217408
6 - Зажимная скоба L171232
7 - Винт L174118 Количество:2
8 - Крышка L215772
9 - Скоба HXE93590 Примечание:SUB FOR AH223285 APPL
10 - Болт R264173 Количество:4 Примечание:SUB FOR 19M7865 APPL
11 - Обвязной хомут L169299 Количество:2
12 - Уплотнитель L214539 Примечание:LGTH = 190 mm
13 - Уплотнитель L212687 Примечание:LGTH = 150 mm
14 - Обвязной хомут R44302 Количество:5 Посмотреть аналогичные детали
Наверх
Вспомогательное пусковое устройство - ST829909

1 - Кабель аккумулятора AL217104
2 - Скоба L115766
3 - Винт 19M7775 Количество:2 Примечание:M6 X 16
4 - Карман L210462
5 - Гайка L153724
6 - Крепление со штифтом R263387
7 - Крышка L210459
Наверх
Плавкие предохранители электропитание - ST829919

1 - Коробка плавких предохр. AL216129
2 - Плавкий предохранитель 57M11387 Примечание:30 A
3 - Плавкий предохранитель 57M7961 Количество:2 Примечание:150 A
4 - Крышка L210168
5 - Зажимная скоба L208945
6 - Плавкий предохранитель 57M7902 Примечание:60 A
Наверх
Детали крепления, аккумулятор 154 Ah 174 Ah - ST773674

1 - Кронштейн AL215671
2 - Шпилька L218083 Количество:2 Примечание:SUB FOR L214741
3 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
4 - Г-образный болт L218394 Количество:2 Примечание:SUB FOR L205371
5 - Пластина AL208457
6 - Стопорная гайка 14M7397 Количество:2 Примечание:M6
7 - Пластина AL215573
8 - Винт 19M7789 Количество:2 Примечание:M12 X 30
9 - Пластина L214098
10 - Скоба L214730
11 - Брызговики L216136
12 - Болт R264173 Количество:2
13 - Кронштейн AL218662
14 - Кронштейн L216283
15 - Винт 19M7783 Количество:2 Примечание:M10 X 16
16 - Распорная втулка L219904 Количество:2
17 - Пластина AL227821
Наверх
Гудок - ST431446

1 - Гудок AL203265
Наверх
Блок управления, ECU, уровень 33 - ST780455

1 - Контроллер двигателя RE548097
Наверх
Детали крепления, ECU, левое, с передним погрузчиком - ST771368

1 - Карман AL206963
2 - Уплотнитель L152663 Количество:2 Примечание:LGTH = 90 mm
3 - Винт 19M7788 Количество:2 Примечание:M12 X 25
4 - Шайба 24M7180 Количество:2 Примечание:13 X 37 X 3 mm
5 - Адаптер AL218867 Примечание:SUB FOR AL206962 APPL
6 - Винт с головкой 19M7403 Количество:2 Примечание:M12 X 35Посмотреть аналогичные детали
7 - Шайба 24M7047 Количество:2 Примечание:13 X 24 X 2.500 mm
8 - Фланцевая гайка 14M7299 Количество:2 Примечание:M12
9 - Винт 19M10530 Количество:7 Примечание:M8 X 12
10 - Крышка L216258
11 - Крышка L216448
12 - Крышка AL218782
13 - Уплотнитель L218677 Примечание:LGTH = 150 mm
14 - Заклепка 16M7106 Количество:6 Примечание:4 mm
15 - Шайба 24M7117 Количество:6 Примечание:4.300 X 9 X 0.800 mm
16 - Гайка L55969 Количество:3
17 - Крышка AL223541
18 - Винт 19M7868 Количество:4 Примечание:M8 X 30
Наверх
Воздушный компрессор - ST719438

1 - Компрессор AL207329 Примечание:OD = 152 mm
2 - Пружинный шплинт L115093 Количество:2
3 - Шайба 24M7055 Количество:4 Примечание:8.400 X 16 X 1.600 mm
4 - Винт с головкой 19M7301 Количество:4 Примечание:M8 X 40
Наверх
Соединительные детали, воздушный компрессор - ST830092

1 - Фитинг AL209837
2 - Маслопровод AL221040
3 - Фитинг L205948
4 - Скоба T14264
5 - Винт 19M9247 Количество:3 Примечание:M10 X 16
6 - Стопор AL202130
7 - Уплотнительное кольцо L53831
8 - Труба AL206793
9 - Зажимная скоба AH77724 Количество:2
10 - Болт R264173 Количество:2
11 - Фитинг L156941
12 - Стопор AL206819
13 - Фитинг AL206960
14 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
15 - Сальник L79907 Количество:3
16 - Масляная трубка AL213014
17 - Фитинг L212454
18 - Шланг L214389
19 - Скоба AL172998 Количество:2
20 - Пробка сливного отверстия 15M7075
21 - Сальник L64171
22 - Фитинг L202347
23 - Фитинг L102141
Наверх
Маслоохладитель, с кондиционером воздуха - ST760961

1 - Маслоохладитель AL211835 Примечание:ORDER AL219715
1 - Маслоохладитель AL215203 Примечание:ORDER AL219715
1 - Маслоохладитель AL219715 Примечание:SUB FOR AL217743
2 - Болт R264173 Количество:6
3 - Конденсатор пара AL214210 Примечание:ORDER AL215800
3 - Конденсатор пара AL215800 Примечание:SUB FOR AL211843
4 - Магистраль AL213820 Примечание:SUB FOR AL211721
5 - Зажимная скоба L211744 Примечание:SUB FOR L201169
6 - Магистраль AL206863
7 - Пружинный шплинт 34M7336 Количество:2 Примечание:6 X 24 mm
8 - Шайба 24M7207 Количество:2 Примечание:8.400 X 24 X 2 mm
9 - Шарнир L213928
10 - Пружинное кольцо L213930 Количество:2
11 - Шайба L213929 Количество:2
Наверх
Компрессор, кондиционер воздуха - ST833441

1 - Компрессор RE284680
2 - Пружинный шплинт L115093 Количество:2
3 - Шайба 24M7055 Количество:4 Примечание:8.400 X 16 X 1.600 mm
4 - Винт с головкой 19M7691 Количество:2 Примечание:M8 X 90
5 - Винт с головкой 19M8262 Количество:2 Примечание:M8 X 130
Наверх
Трубопроводы ресивер-осушитель, кондиционирование воздуха - ST830128

1 - Стопор AL214039
2 - Болт R264173 Количество:5
3 - Шайба 24M7054 Примечание:6.400 X 12 X 1.600 mm
4 - Винт L157372 Количество:2
5 - Расширит. бачок/осушитель AL211626 Примечание:ORDER AL220729
5 - Расширит. бачок/осушитель AL220729
6 - Уплотнительное кольцо R10093 Количество:2 Примечание:SUB FOR L210749 APPL
7 - Шланг хладагента AL217067
8 - Уплотнительное кольцо R10093 Количество:2
9 - Скоба L173956
10 - Уплотнитель L152663 Количество:2 Примечание:LGTH = 90 mm
11 - Винт 19M7603 Примечание:M6 X 20
12 - Зажимная скоба L171232
13 - Уплотнительное кольцо R113050
14 - Линия AL217066 Примечание:ORDER AL226141; ALSO ORDER AL221150 AND (2) L217977
14 - Линия AL226141 Примечание:INCLUDES 51M7089; SUB FOR AL221157
15 - Уплотнительное кольцо L114670 Примечание:ID = 12 mm, USE WITH AL217066, AL221157
15 - Уплотнительное кольцо 51M7089 Примечание:10.800 X 2.400 mm, USE WITH AL226141
16 - Винт 19M7966 Количество:3 Примечание:M6 X 25
17 - Скоба AL159725
18 - Кронштейн AL208007 Примечание:ORDER AL221150
18 - Кронштейн AL221150
19 - Скоба L217977 Количество:2 Примечание:SUB FOR L200323 APPL
20 - Уплотнительное кольцо T143169
21 - Скоба L171496 Количество:3
22 - Скоба AL222929 Примечание:SUB FOR AL169295 APPL
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
24 - Винт с головкой 19M7166 Количество:2 Примечание:M10 X 20
25 - Скоба AL169296
26 - Стопор AL213927
27 - Труба AL216462
28 - Шланг хладагента AL216750
29 - Уплотнитель L173738 Примечание:LGTH = 120 mm, MF L65830
30 - Скоба L214388 Количество:4
31 - Уплотнительное кольцо L53890
32 - Блокирующий зажим L207210
33 - Обвязной хомут R44302 Посмотреть аналогичные детали
Наверх
Сетка, радиатор - ST458811

1 - Сито L202113
Наверх
Навесное оборудование, сетчатый фильтр, охладитель наддувочного воздуха, с системой кондиционирования воздуха - ST742538

1 - Комплект сита BL15011
Наверх
Сетка, охладитель наддувочного воздуха, с кондиционером воздуха - ST722948

1 - Сито L207004
2 - Сито L207007
3 - Магистраль L207005
4 - Болт R264173 Количество:2
5 - Шайба 24M7055 Количество:2 Примечание:8.400 X 16 X 1.600 mm
Наверх
Детали крепления, с системой кондиционирования воздуха - ST842956

1 - Хомут L207891
2 - Гайка 14M7273 Примечание:M8
Наверх
